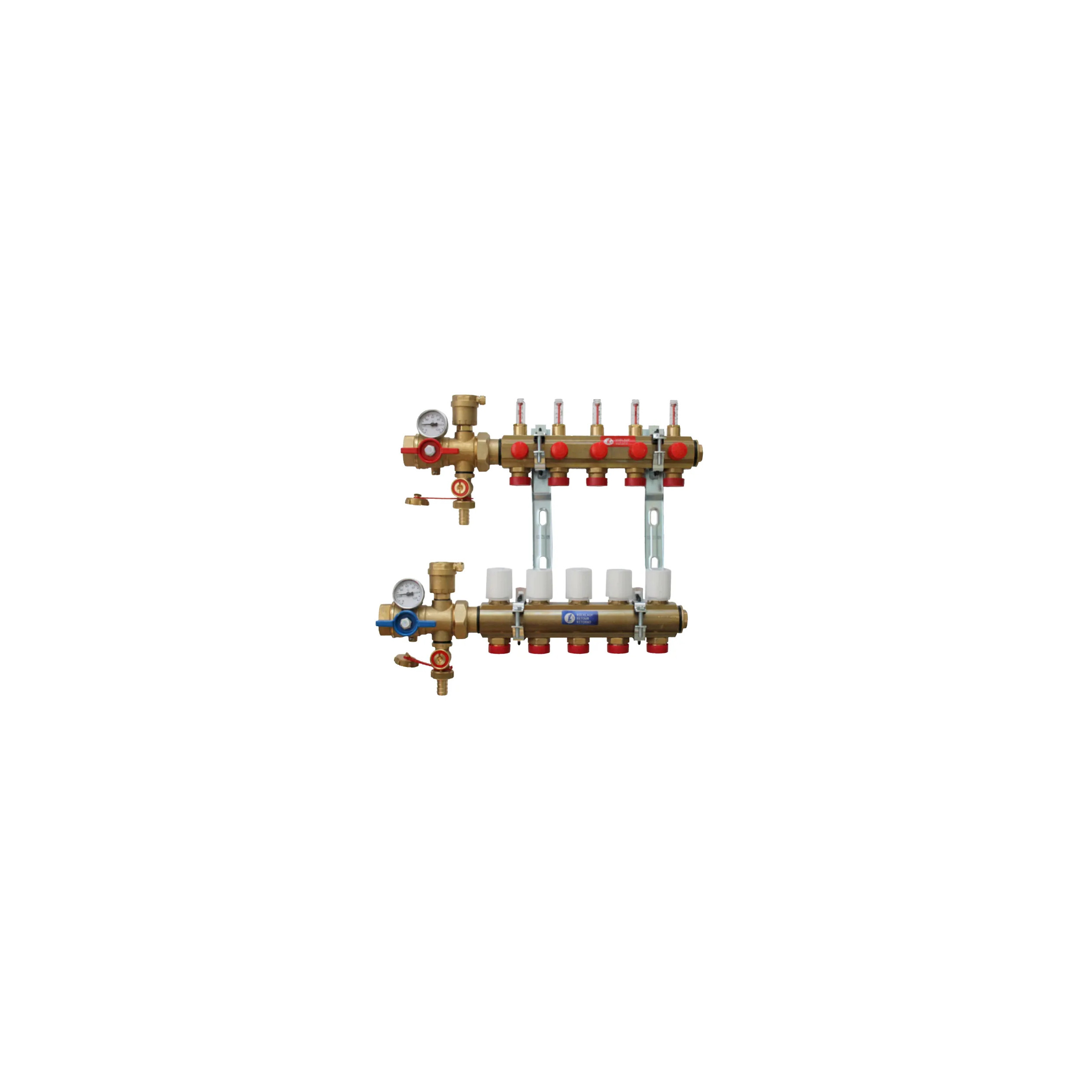

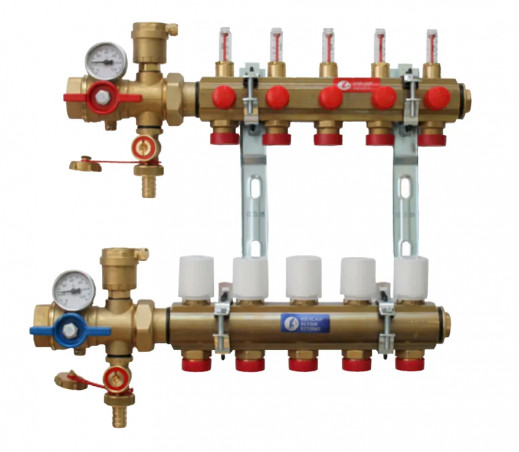

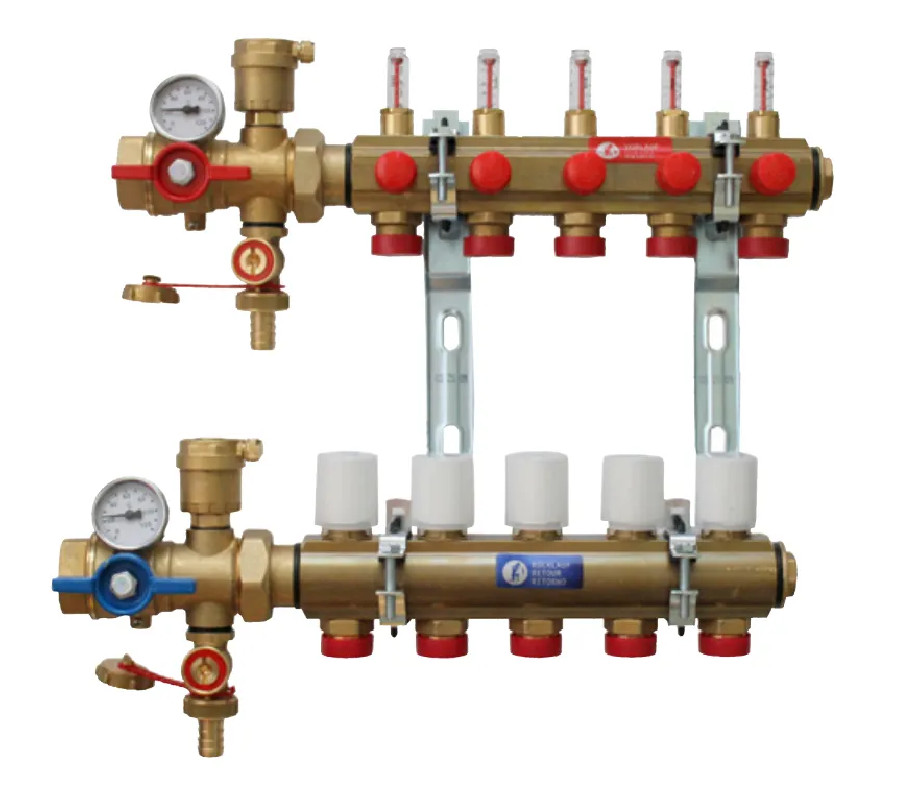

Verteiler KITR553FK vormontiert mit Durchflussmesser, 4 Abgänge.

Vormontierter Verteiler KITR553FK mit Durchflussmesser und Multifunktionsventilen, 4 Abgänge GIACOMINI Referenz R553FK024

Verteiler und Steuerung für Fußbodenheizung

Vormontiertes Verteilerkit mit Durchflussmesser

Vorteile

- Das Kit spart Ihnen Zeit: Alle notwendigen Elemente für eine Fußbodenheizungsinstallation gemäß DTU 65.14 sind unter einer einzigen Referenz zusammengefasst.

Das Kit R553FK enthält:

- Einen Verteiler 1" mit Durchflussmesser (R553F)
- 1 Multifunktionsventil 1" für den Vorlauf (R269T)
- 1 Multifunktionsventil 1" für den Rücklauf (R269T)
- 2 Halterungen R588
- Ein Set selbstklebender Etiketten zur Unterscheidung der Kreisläufe.

Anwendungsbereich

Unter den verschiedenen Problemen, die auftreten, um Komfort in einem mit Fußbodenheizung und/oder einem Verteiler, der Heizkörper speist, ausgestatteten Wohnraum zu erreichen, befindet sich das Ausbalancieren der verschiedenen Kreisläufe.
Es ist entscheidend, dass der Installateur schnell die einzelnen Kreisläufe auf der Grundlage der Projektberechnungen ausbalancieren kann, um die geforderten Durchflüsse zu gewährleisten. Der Verteiler R553F ist mit einem Durchflussmesser und einer Feinjustierung ausgestattet, die eine einfache und praktische Ausbalancierung ermöglicht. Wenn man sich diesem Produkt gegenüberstellt, sind die Durchflussänderungen für den Installateur sofort sichtbar. So können Ausgleichsfehler reduziert werden.
Man sollte nicht vergessen, die Verteiler untereinander auszubalancieren.
Die Multifunktionsventile R269T sind am Kopf der Verteiler montiert, die Ventile vereinen mehrere Funktionen:
• Absperrkugelhahn.
• Automatischer Entlüfter mit selbstabdichtendem Absperrventil für den Austausch.
• Füll-/Entleerungsventil mit Stopfen.
• Kontaktthermometer.
• Tauchhülse für Tauchtemperaturfühler (Ø 6mm).

Technische Merkmale

- Maximale Wassertemperatur: 5 ÷ 110°C
- Maximaler Druck: 1 Mpa (10Bar)
- Durchflussmesser: 0,5 - 5L/min
- Maximaler Betriebsdruck mit Luft: 7 bar

Für Rohre aus PER oder PB mit einem Durchmesser von 16 mm verwenden Sie die Adapter GIAAR179181613.

Für Rohre aus PER oder PB mit einem Durchmesser von 20 mm verwenden Sie die Adapter GIAADR179X091.
