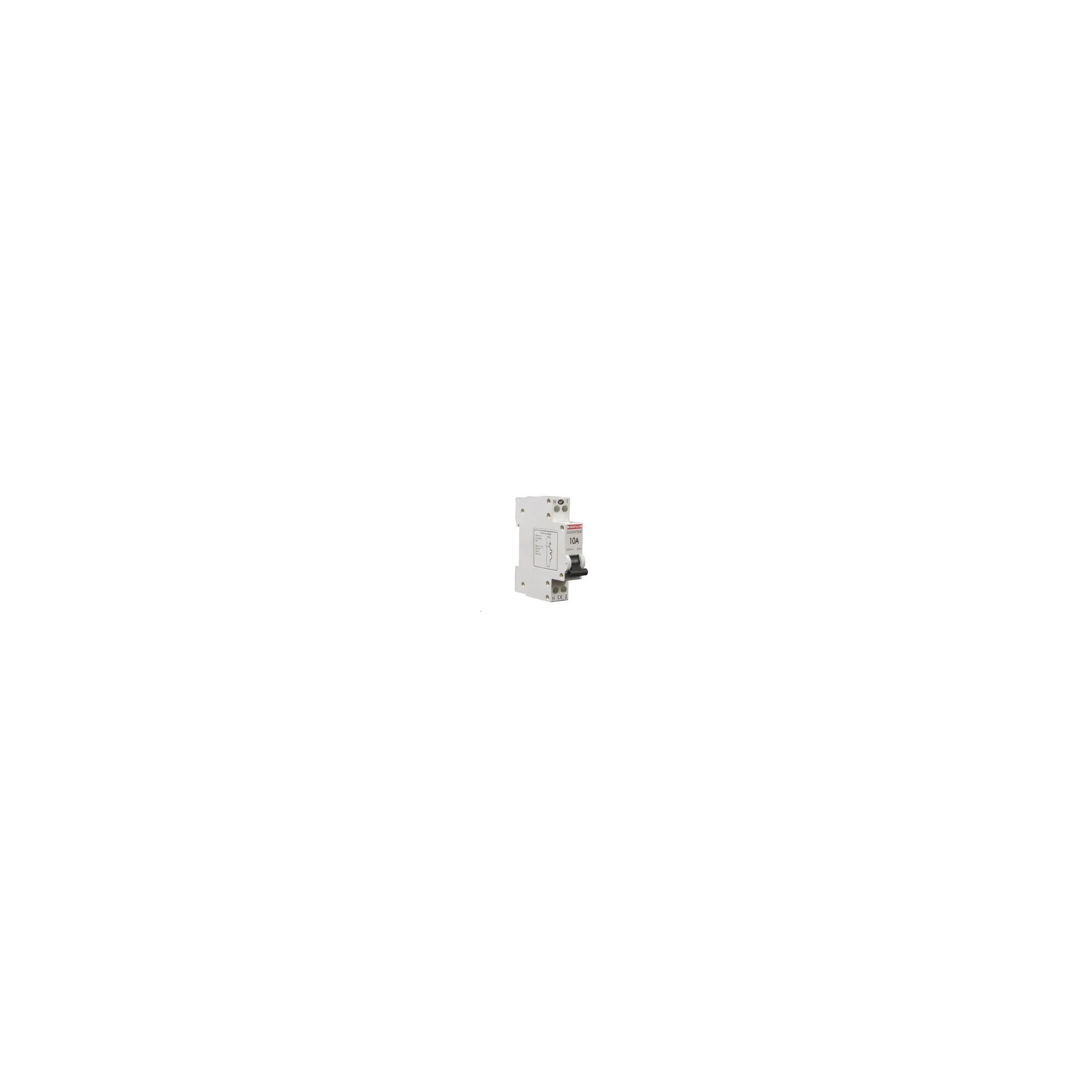

Leistungsschalter 3kA PH+ N10A

Allgemeine Beschreibung

• Kommerzielles Sortiment: MODULARER SCHUTZ
• Funktion: Schutzschalter
• Komplette Bezeichnung: 10A Ph+N Schutzschalter
• Montage des Schienensystems: DIN
• Farbe: Weiß

Technische Daten

• Bemessungsbetriebsspannung Ue : (V) 230V
• Bemessungsstrom In: (A) 10A
• Bemessungsfrequenz : (Hz) 50Hz
• Art des Stroms : Wechselstrom
• Gesamtzahl der Pole: 2
• Anzahl der geschützten Pole: 1
• Bemessungsisolationsspannung Ui : (V) 400V
• Bemessungsstoßspannungsfestigkeit Uimp: (V) 4000V
• Momentane Auslösecharakteristik C
• Temperatur der Referenzkalibrierung : (°C) 30°C
• Bemessungsdifferenzialschaltvermögen: 3000A
• Bemessungs-Kurzschlussstrom: 3000A
• Schaltleistung eines einzelnen Pols: 3000A
• Auslöseart: Magnetothermisch
• Energiebegrenzungsklasse (I²t): 1 Gitterabstand (Kurzschlusstests): 55mm
• Art des Schutzes gegen äußere Einflüsse: Geschlossen
• Anschlusstyp: Mit Schraube
• Durchmesser der Klemmenschrauben 4mm
• Material der Anschlüsse: Verzinkter Stahl
• Verdrahtungsplan: Ja

Umwelteigenschaften

• Betriebstemperatur (°C): -5°C bis 50°C
• Wasserdichtheit: IP20
• Schlagfestigkeit: 850°C
• Feuerfestigkeit: Ja
• UV-Beständigkeit: Ja
• Lagerungstemperatur 25°c

Normen, Zulassungen und Verträge

• Garantie: 2 Jahre
• CE-Zertifizierung: Ja
• NF-Zertifizierung: Ja
• Referenznorm: EN 60898
• ROHS: Entspricht
