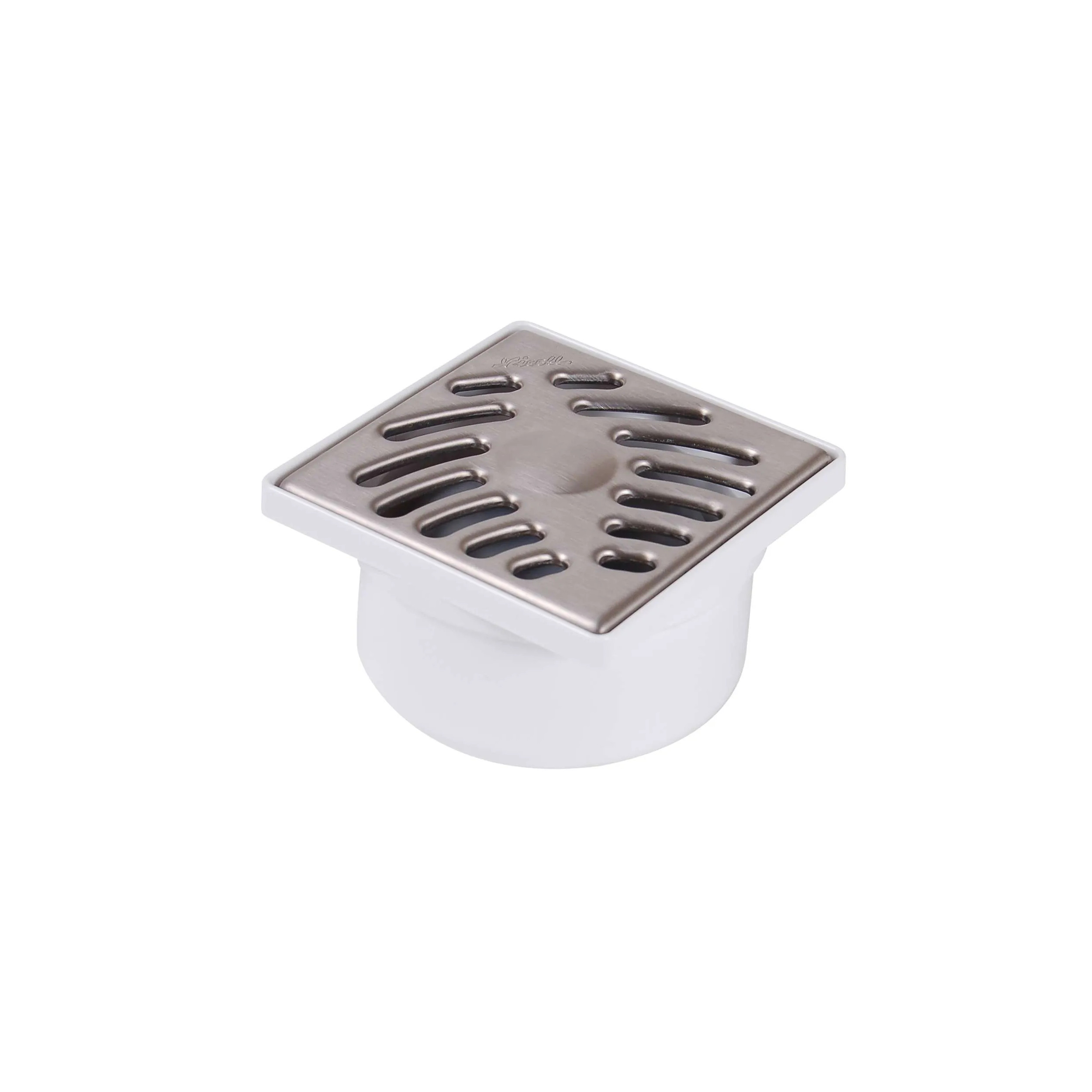

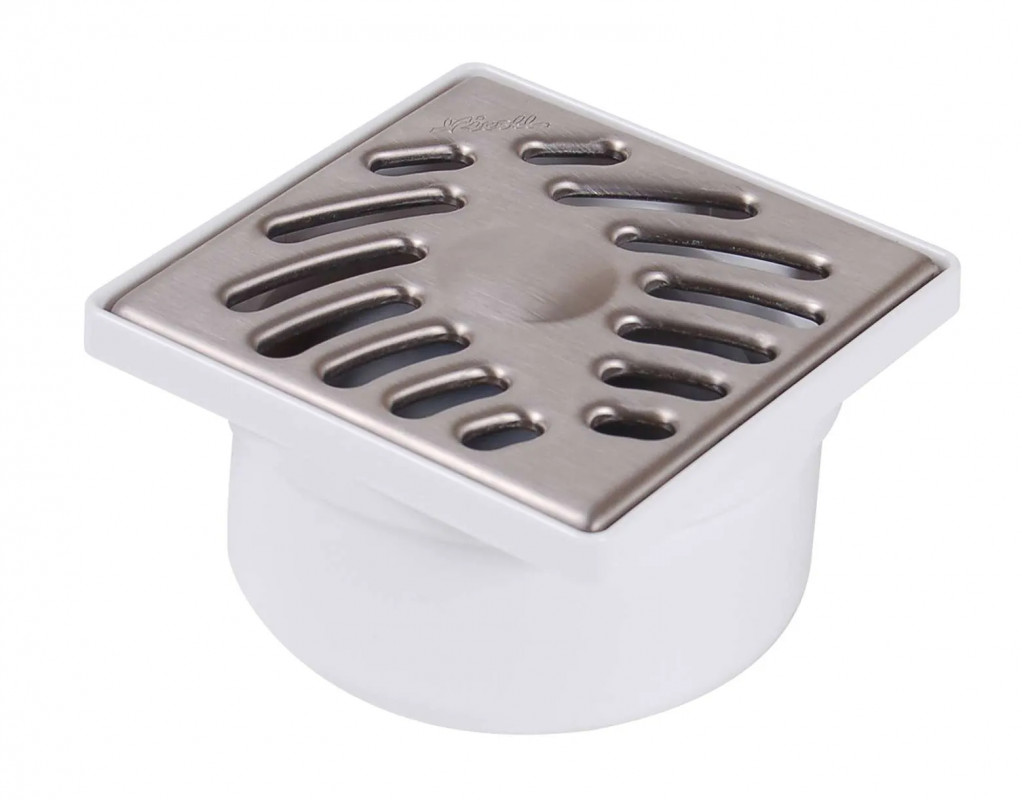

Geruchsverschluss 97x97 mm mit Edelstahlgitter, Anschluss Ø93/50/40 mm

Siphon 97x97 mm mit Edelstahlgitter, Einpassung Ø93/50/40 mm NICOLL Referenz SIHJ10I.

• ■ FUNKTION :

- Sie sind für die Ableitung von Niederschlagswasser aus Loggien, Pausenhöfen, Waschräumen, Waschküchen usw. bestimmt.

• ■ BESCHREIBUNG :

- Vollständig gespritzt aus weißem PVC in Bezug auf den Körper und grau in Bezug auf die Glocke.

- Das Gitter aus gebürstetem Edelstahl.

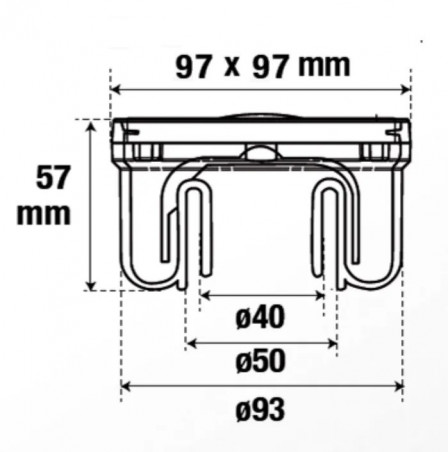

- PVC-Körper mit einem Außendurchmesser von 93 mm mit vertikalem Ausgang Ø 50 mm weiblich und 40 mm männlich.

• ■ TECHNISCHE DATEN :

- Wasserfreiheit: 28 mm.

- Maximale Durchflussmenge: 0,7 Liter/Sekunde.

- Klasse: H1.5.

• ■ IMPLEMENTIERUNG :

- Der Körper des Siphons in 93 mm ermöglicht den Anschluss an ein Rohr mit Ø 100 mm Außengewinde und die PVC/PVC-Verklebung mit der Kanalisation, wodurch eine perfekte Abdichtung gewährleistet wird.

- Bei der Verlegung durch Versiegelung ist darauf zu achten, dass der Boden des Siphons mit dem Haftbeton in Kontakt kommt.

- Damit der Geruchsverschluss seine Abflusswirkung behält, muss der fertige Boden bündig mit der Oberseite des Rahmens sein.
