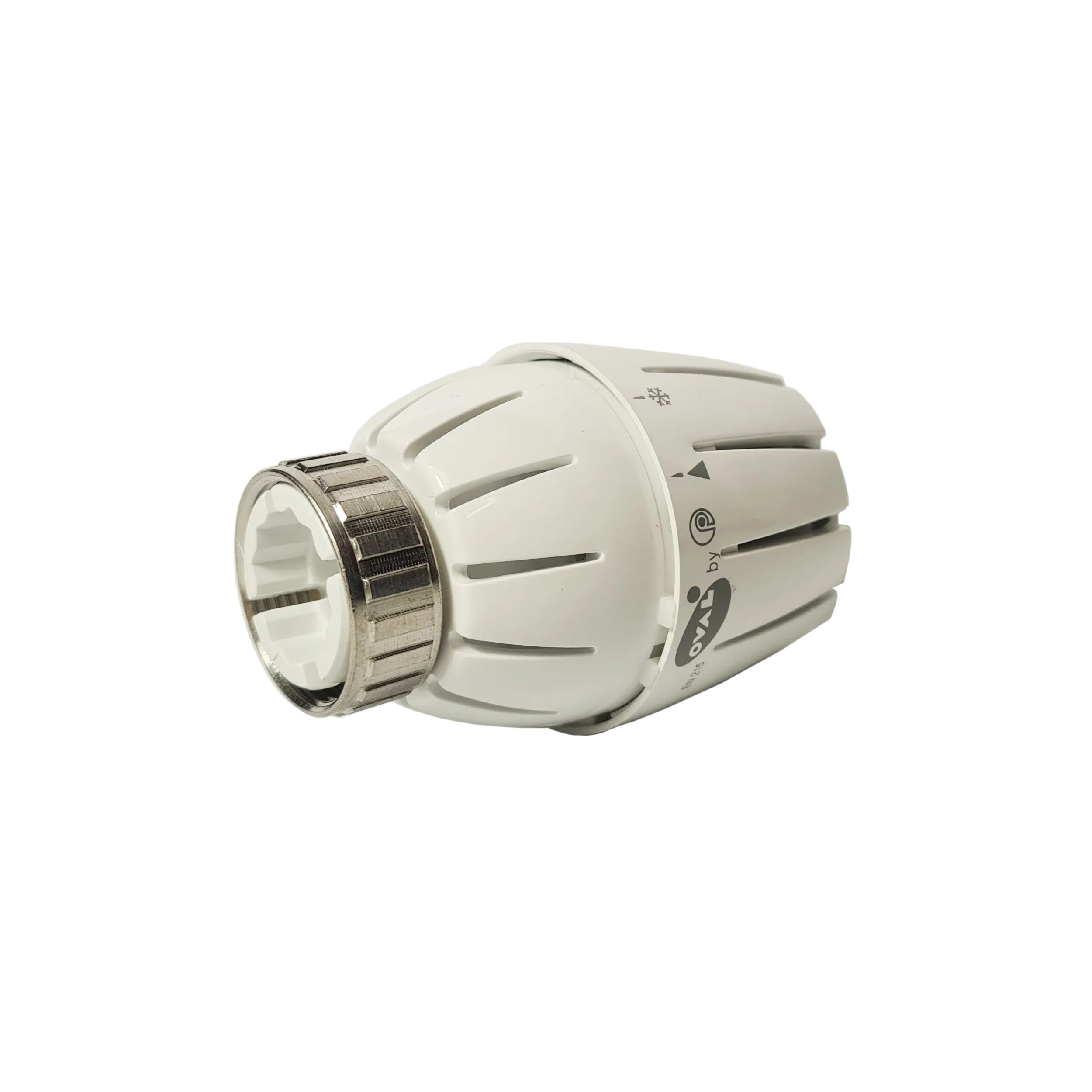

Thermostatkopf TH "OVAL" mit Flüssigkeitsfühler

Thermostat-Kopf TH "OVAL" mit Flüssigkeitsfühler PETTINAROLI Referenz 107L

Eigenschaften :

Hysterese: 0,4°K (107l )

Maximaler Arbeitsdruck: 10 bar

Maximale Druckdifferenz: 0,8 bar

Maximaler Prüfdruck: 16 bar

Maximale Medientemperatur: 110°c

Einfluss der Flüssigkeitstemperatur:

Einfluss des Differenzdrucks: 0,8°K

Einstellbereich: 5°c - 28°c

Reaktionszeit: 30 min

Einfluss der Temperatur des Mediums: 1°K (107l )

Beschreibung :

Das Thermostatventil muss die Raumtemperatur messen und sie mit der erforderlichen Temperatur vergleichen, damit die Wärmezufuhr des Heizkörpers durch Veränderung der Ventilöffnung korrigiert werden kann. Die Raumtemperatur wirkt auf einen Fühler, der aus einem Metallbalg besteht, der Flüssigkeit und gesättigten Dampf (Art. 107L) oder Wachs (Art. 106CN) enthält. Dieses Gemisch reagiert auf die kleinste Temperaturänderung.

Er bewirkt eine Verformung des Balgs, wodurch sich die Öffnung des Wasserhahns verändert. Ein Temperaturanstieg führt zu einer Ausdehnung des Balgs und damit zum Schließen des Ventils. Das Proportionalband Xp definiert den Temperatursprung zwischen der geforderten Temperatur und der Umgebungstemperatur, um das vollständige Öffnen und Schließen des Ventils zu erreichen. Die Geschwindigkeit dieses Prozesses hängt von der Art der Installation ab.

Die Genauigkeit hängt von der Hysterese ab.
