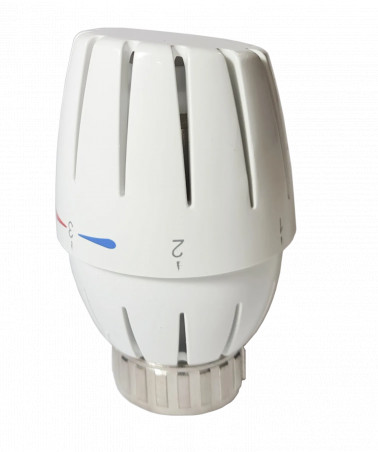

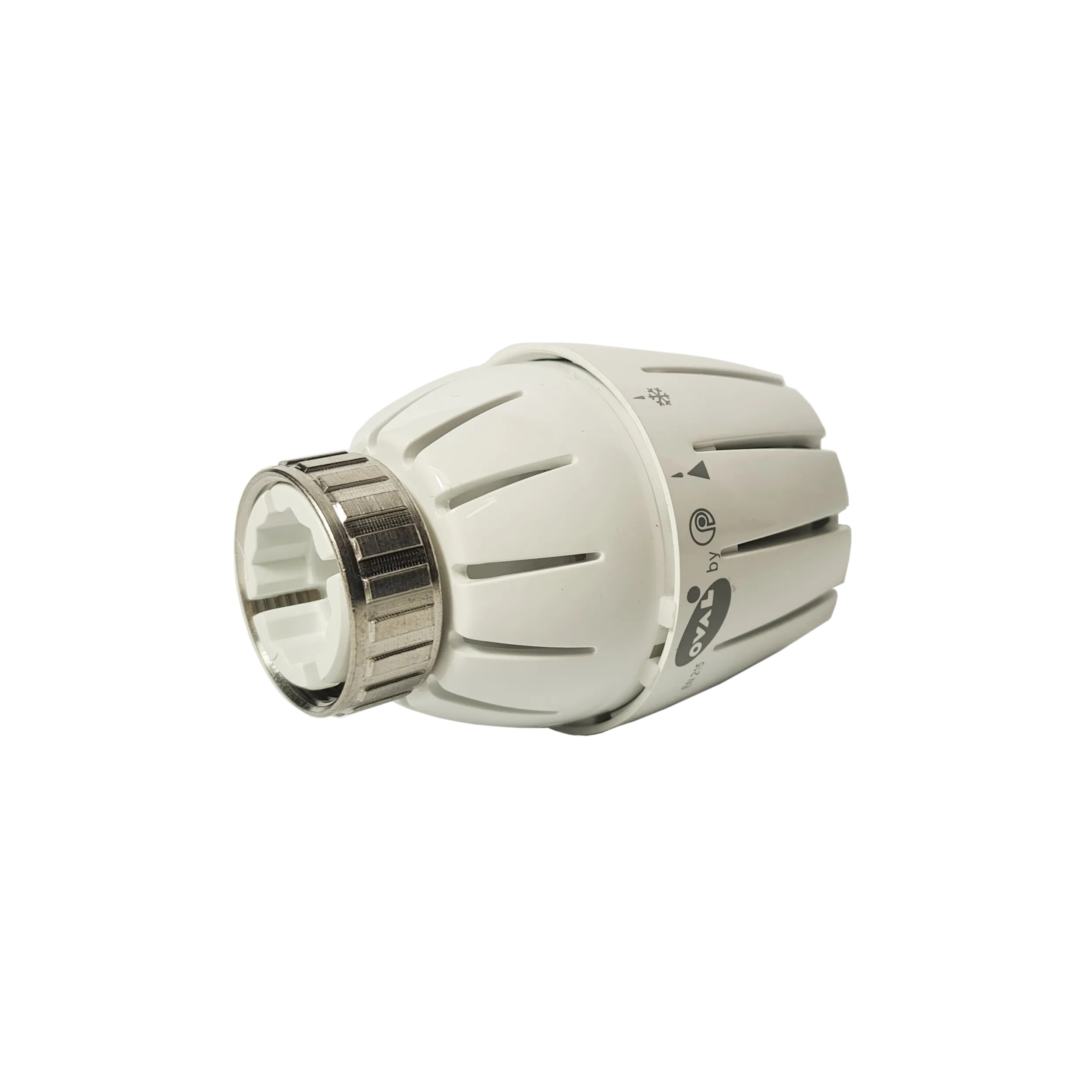

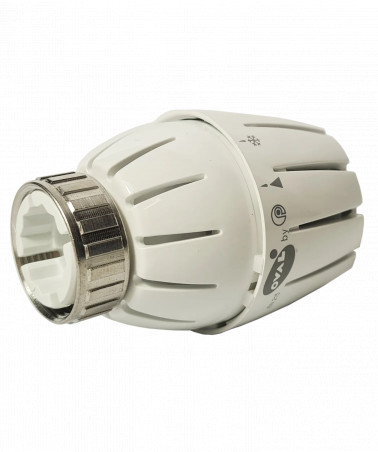

TH Testa termostatica "OVAL" con bulbo a liquido

TH Testa termostatica "OVAL" con bulbo a liquido PETTINAROLI riferimento 107L

Caratteristiche :

Isteresi: 0,4°K (107l )

Pressione massima di esercizio: 10 bar

Pressione differenziale massima: 0,8 bar

Pressione massima di prova: 16 bar

Temperatura massima del fluido: 110° C

Influenza della temperatura del fluido:

Influenza della pressione differenziale: 0,8°K

Campo di regolazione: 5°c - 28°c

Tempo di reazione: 30 min

Influenza della temperatura del fluido: 1°K (107l )

Descrizione:

La valvola termostatica deve misurare la temperatura ambiente e confrontarla con la temperatura richiesta per correggere l'apporto di calore del radiatore modificando l'apertura della valvola. La temperatura ambiente agisce su un bulbo costituito da un soffietto metallico contenente vapore liquido e saturo (art. 107L) o cera (art. 106CN). Questa miscela è sensibile alla più piccola variazione di temperatura.

Provoca una deformazione del soffietto che modifica l'apertura della valvola. Un aumento della temperatura provoca l'espansione del bulbo e la chiusura della valvola. La banda proporzionale Xp definisce il salto termico tra la temperatura richiesta e la temperatura ambiente per ottenere la completa apertura e chiusura della valvola. La velocità di questo processo dipende dalla natura dell'installazione.

La precisione dipende dall'isteresi.
