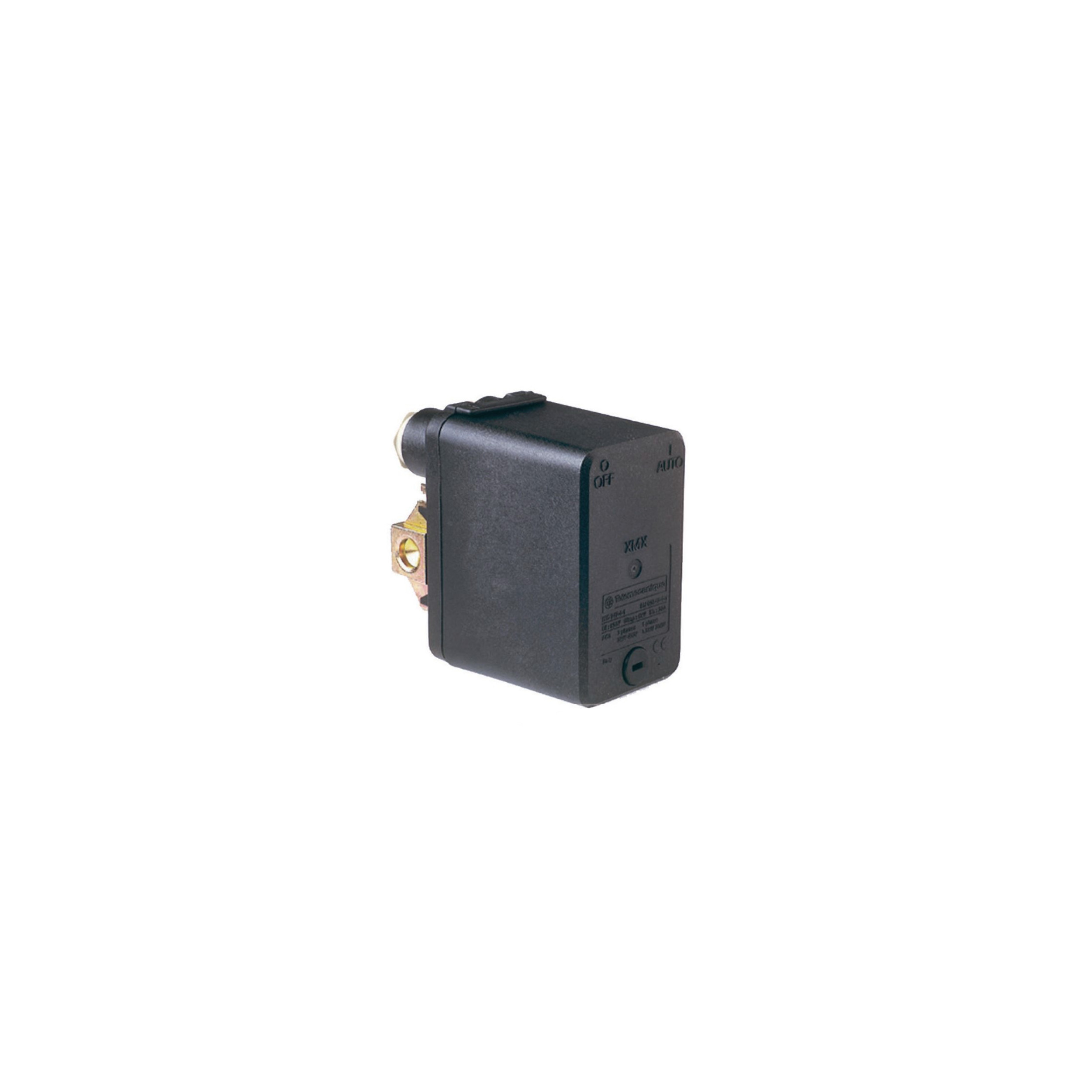

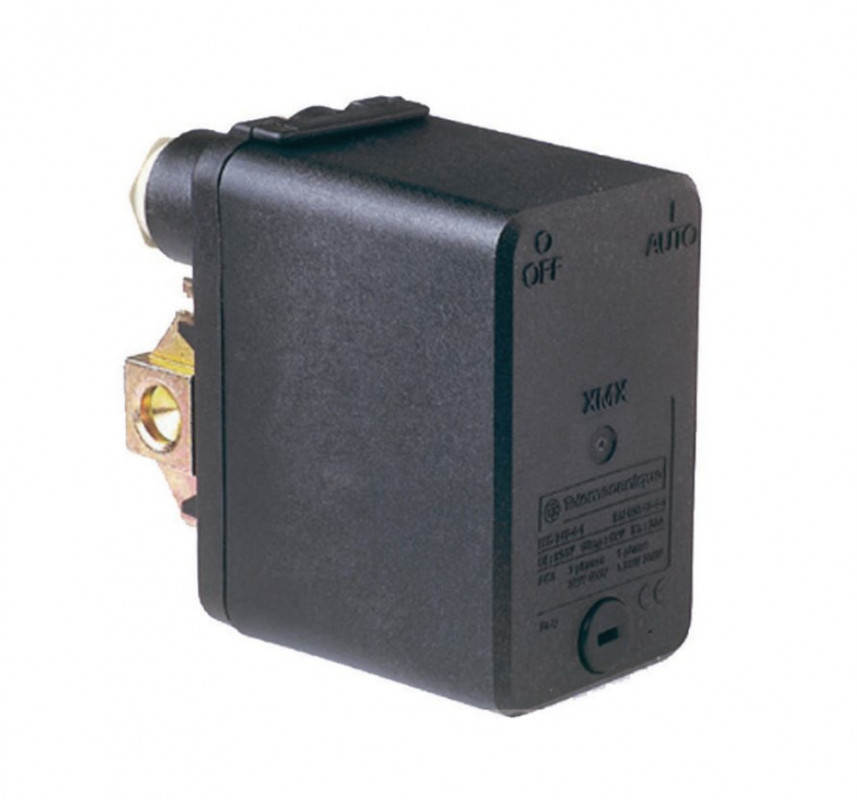

XMX Invertierter Manometerschalter mit Manometeranschluss

Umgekehrter XMX-Druckschütz mit Manometeranschluss JETLY Teilenummer 412560

- Produkttyp: Zubehör für Pumpsysteme, umgekehrter XMX-Manometerschütz.

- Beschreibung :

Der XMX Manometerschalter ist ein Druckschalter für Steuerkreise mit einstellbarem Abstand, der zur Überwachung von Wasser- und Luftdruck bis zu 6 oder 11 bar verwendet wird.

Ermöglicht das Ein- und Ausschalten einer Elektropumpe bei einem bestimmten Druck zwischen zwei Ein- und Ausschaltschwellen.

Der XMX-Druckschalter wird als invertiert bezeichnet, da er mit einem Umschaltkontakt ausgestattet ist. Er wird als Wassermangelsicherung verwendet und schaltet die Pumpe bei Druckmangel in der Saugleitung einer an das Leitungswassernetz angeschlossenen Druckerhöhungsanlage aus.

- Allgemeine Eigenschaften :

Gehäuse aus glasfaserverstärktem Polycarbonat IP 54.

Membrane aus Nitrilgewebe.

1 einpoliger Kontakt "O - F" mit Sprungschaltung.

Entspricht den CE-Normen IEC/EN 60947-4-1.

Anschluss für ein Manometer.

Ausgestattet mit 2 voreingestellten Kabelverschraubungen und geliefert in einer Einzelschachtel mit Inbetriebnahmeanleitung.

- Technische Daten :

Temperatur der Umgebungsluft : - 25 bis + 70 °C.

Kontrollierte Flüssigkeiten: Luft, Süßwasser, Meerwasser (-25 bis + 70 °C).

Betrieb in allen Positionen.

Betriebsfrequenz: 600 Schaltungen / Stunde.

Minimale Isolationsspannung: 500 V.

Kann nur mit Fernbedienung verwendet werden. Keine direkte Steuerung möglich: Steuerungskasten DRT LE1, PROTEC 2... vorsehen.

Elektrischer Anschluss: Schraubklemmen mit Bügel.

Hydraulischer Anschluss: F1/4" auf MCS 11 und MCS22, F1/2" auf XMX.

Max. Einschaltdruck: 4,8 bar.

Min. Einschaltung: 0.2 bar.

Maximale Auslösung: 6 bar.

Min. Auslösung: 1 bar.

Maximale Abweichung: 4.2 bar.

Min. Abweichung: 0.8 bar.

Werkseinstellungen: 0.5 - 1.5 bar.

- Lieferant: JETLY.

- Referenz: 412560.
