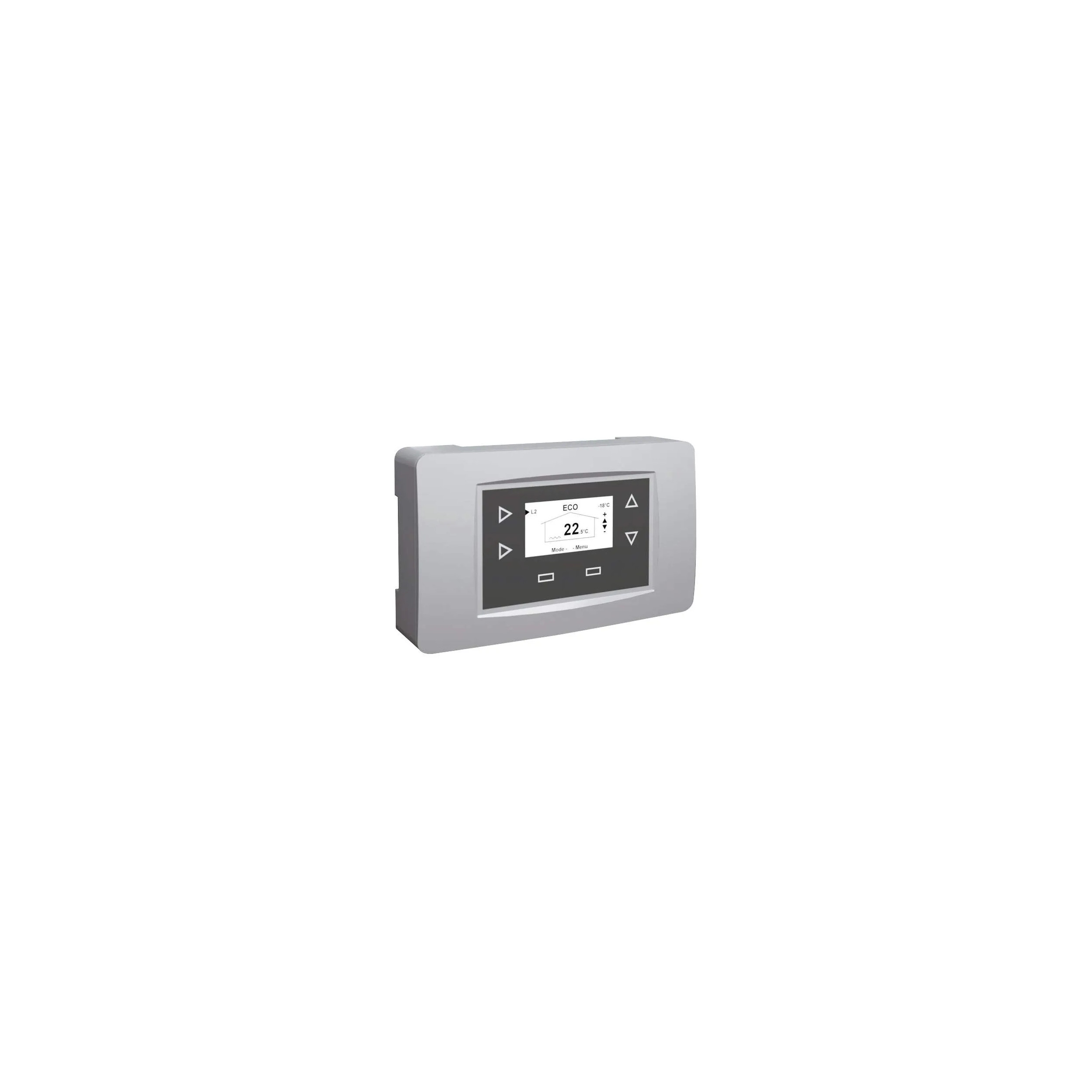

Automix 40 Regelung, aussentemperaturabhängig, 1 Kreis

Funktion

Der AUTOMIX ist ein Heizungsregelungsset, das die Wasservorlauftemperatur in Abhängigkeit von der Außentemperatur regelt, indem es auf ein Mischventil einwirkt.

Das RA40-Regelungskit ermöglicht die Steuerung von 1 bis 2 Kreisen.

Merkmale

Der Automix RA40 hat eine digitaleProgrammierung.

Die optionalen Raumfühler sind funkgesteuert.

Das Kit wird komplett geliefert und ist durch Telefonstecker vollständig vorverdrahtet.

Jedes Set besteht aus dem elektronischen Regler, dem Außentemperaturfühler (15 Meter), dem Vorlauffühler, dem Netztransformator, dem Ventilmotor, der Montage- und Bedienungsanleitung.

Optional kann das Gerät mit einem oder zwei drahtlosen Raumthermostaten und einem Motor + Temperaturfühler für den zweiten Heizkreis erweitert werden.

Die Anschlüsse sind dieselben wie beim Modell RA30

Funktionale Eigenschaften

Der RA40 ermöglicht es, 1 oder 2 Kreisläufe mit unterschiedlichen Temperaturen zu steuern;

Beispiel Fußbodenheizung und Heizkörper.

Verwaltung des Eco-Modus

Verwaltung des Urlaubsmodus

Verwaltung eines Temperaturerhöhungskreislaufs

ECS-Management Trocknen der Bodenplatte Fußbodenheizung

Optionen :

Verwaltung des Kreises Nr. 1 : ZSARA40 : Raumfühler mit Funkübertragung

Verwaltung von Kreis Nr. 2 :

SK2CRA40: Motor und Vorlauffühler

ZSA2RA40 : Raumfühler mit Funkübertragung für Kreis Nr. 2

Technische Daten :

Regler :

Elektronischer Regler vom Typ PI (Proportional Integral) Versorgungsspannung 230V /18V - 50Hz Verbrauch 3VA Interner Stromkreisunterbrecher

Servomotor :

Schutzklasse II Drehwinkel 90°C Umgebungstemperatur max. 50°C CE-Konformität Versorgungsspannung 24 V Verbrauch 1,5 W

Verschiebung // der Heizkurve, einstellbar von -9°C bis +9°C

Min. Vorlauftemperatur einstellbar von 5° bis 35°C

Max. einstellbare Vorlauftemperatur von 25° bis 95°C

Max. Drehmoment 5 Nm

Zeit bis zur vollständigen Öffnung 140 s.

Anschluss 1,4 m, über Telefonbuchse

Abmessungen :

RA40-Gehäuse: 165 x 100 x 35
