Regolazione Automix 40, in funzione della temperatura esterna, 1 circuito

Funzione

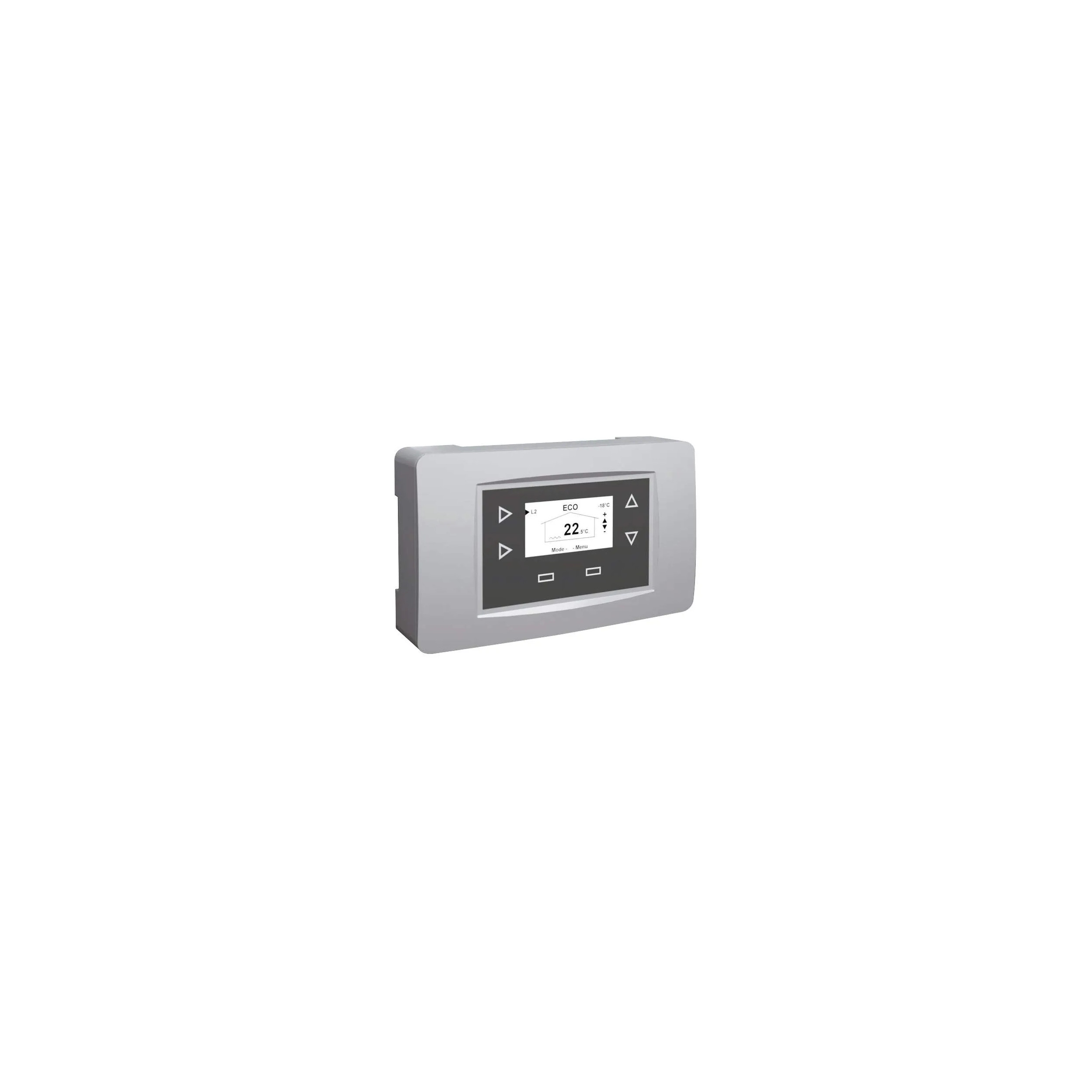

AUTOMIX è un kit di controllo del riscaldamento che regola la temperatura di mandata dell'acqua in base alla temperatura esterna, agendo su una valvola miscelatrice.

Il kit di controllo RA40 può essere utilizzato per controllare 1 o 2 circuiti.

Caratteristiche

Automix RA40 è dotato diprogrammazionedigitale.

I sensori ambiente opzionali utilizzano la trasmissione radio.

Il kit viene fornito completo, precablato con spine telefoniche.

Ogni set comprende il regolatore elettronico, il sensore di temperatura esterna (15 metri), il sensore di flusso, il trasformatore di alimentazione, il motore della valvola e le istruzioni per l'installazione e il funzionamento.

Come opzione, l'apparecchio può essere dotato di uno o due termostati ambiente wireless e di un motore + sensore di temperatura per un secondo circuito di riscaldamento.

I connettori sono gli stessi del modello RA30

Caratteristiche funzionali

L'RA40 può essere utilizzato per gestire 1 o 2 circuiti a temperature diverse;

Esempio: riscaldamento a pavimento e radiatori.

Gestione della modalità Eco

Gestione della modalità vacanza

Gestione di un circuito di aumento della temperatura

Gestione dell'acqua calda sanitaria Riscaldamento a pavimento asciugatura delle lastre

Opzioni :

Gestione del circuito n. 1: ZSARA40: sensore ambiente con trasmissione radio

Gestione del circuito n. 2 :

SK2CRA40 : Motore e sensore di flusso

ZSA2RA40 : Sensore ambiente con trasmissione radio per il circuito n. 2

Specifiche tecniche :

Controllore :

Regolatore elettronico di tipo PI (proporzionale integrale) Tensione di alimentazione 230V /18V - 50Hz Consumo 3VA Disgiuntore interno

Servomotore :

Classe di protezione II Angolo di rotazione 90°C Temperatura ambiente massima 50°C Conformità CE Tensione di alimentazione 24 V Assorbimento 1,5 W

Spostamento // della curva di riscaldamento, regolabile da -9°C a +9°C

Temperatura minima di mandata regolabile da 5° a 35°C

Temperatura massima di mandata regolabile da 25° a 95°C

Coppia massima 5 Nm

Tempo totale di apertura 140 s.

Collegamento a 1,4 m, tramite presa telefonica

Dimensioni :

Valigia RA40: 165 x 100 x 35
