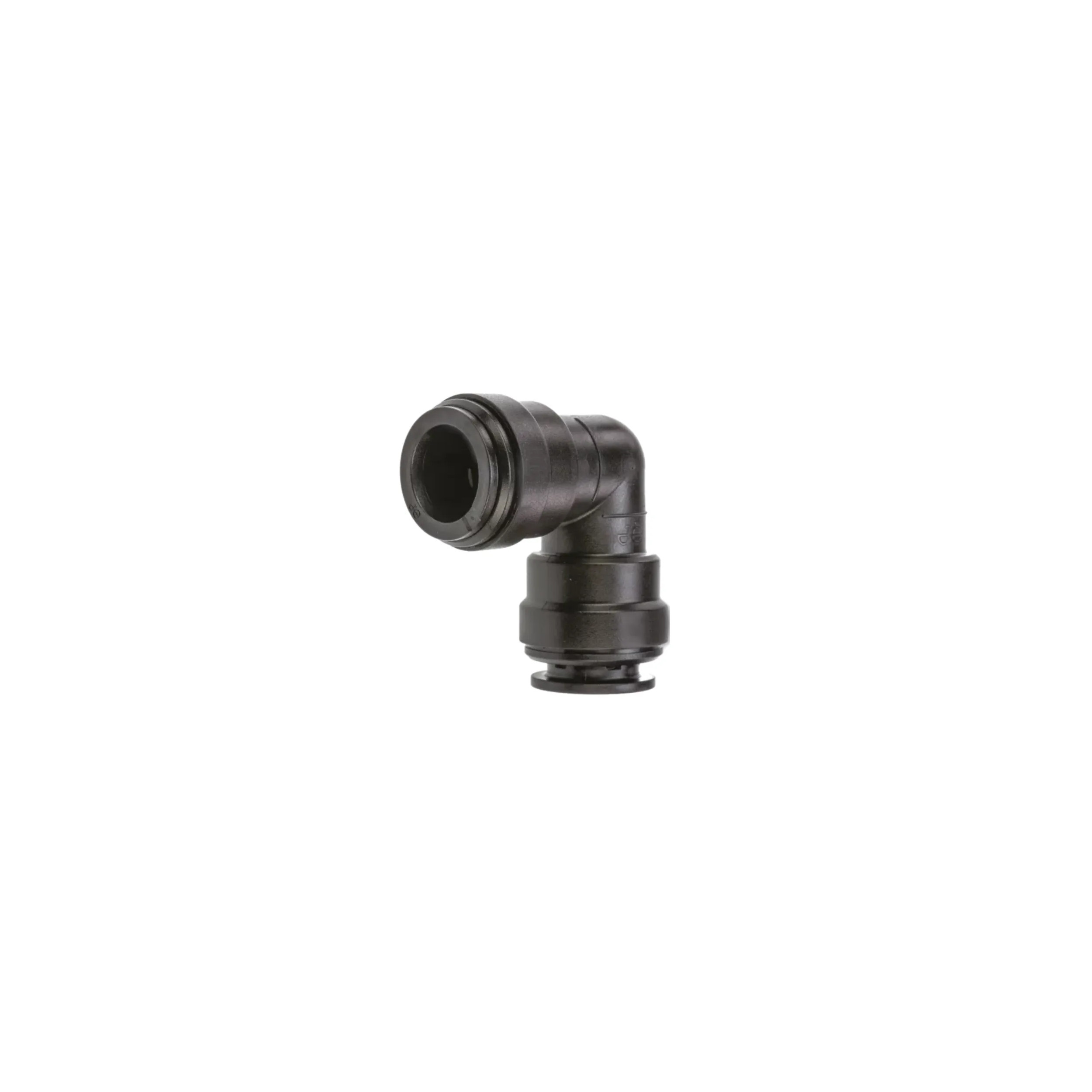

Codo de acetal, negro, 8mm

Especificaciones técnicas - Conexiones del sistema de aire comprimido

NOTA: Esta especificación se refiere principalmente, pero no exclusivamente, a nuestra gama de accesorios de aire comprimido con el prefijo PM y MM. Otros accesorios, válvulas, tubos y productos auxiliares tienen su propia especificación técnica.

Selección e instalación de productos

Los accesorios y productos asociados de John Guest están especialmente diseñados y fabricados por John Guest de acuerdo con las especificaciones técnicas establecidas en los catálogos de productos de John Guest. Todos los accesorios y productos asociados de John Guest deben ser seleccionados, instalados, utilizados y mantenidos de acuerdo con estas especificaciones técnicas. Es responsabilidad del cliente/usuario asegurarse de que los accesorios John Guest y los productos asociados son adecuados para las aplicaciones previstas, se instalan y mantienen correctamente y se utilizan de acuerdo con las especificaciones técnicas. También es responsabilidad del cliente/usuario proporcionar a sus propios clientes toda la información técnica pertinente sobre los productos John Guest que suministran. Si tiene alguna duda sobre nuestras especificaciones técnicas, póngase en contacto con nosotros.

Para su uso con productos químicos u otros líquidos potencialmente agresivos, consulte a nuestro servicio de atención al cliente.

Los accesorios Super Speedfit y los productos relacionados no se recomiendan para su uso con gases explosivos, alcoholes de petróleo y otros combustibles o para su uso en sistemas de calefacción central.

Intervalos de mantenimiento y sustitución

Los productos de John Guest son generalmente de bajo mantenimiento, pero recomendamos al menos una inspección visual de rutina. La frecuencia de la inspección visual dependerá de la gravedad de la aplicación y del riesgo de fallo. Si, tras una inspección visual, los productos John Guest parecen dañados, agrietados, carbonizados, descoloridos, distorsionados por el calor o corroídos, deben ser sustituidos. Cualquier producto que tenga fugas o parezca tenerlas debe ser sustituido.

La vida útil del producto se ve afectada por la severidad de la aplicación, la hostilidad del entorno de trabajo y el contacto con productos químicos o líquidos agresivos. Por lo tanto, es importante que los especificadores/usuarios/clientes tengan en cuenta los intervalos de sustitución específicos en función de la vida útil anterior o en los casos en los que un fallo podría provocar un tiempo de inactividad inaceptable, daños o riesgo de lesiones.

Instalación y prueba del sistema

Los accesorios y los tubos deben mantenerse limpios e intactos antes de su uso.

Todas las instalaciones de tuberías y accesorios deben someterse a una prueba de presión después de la instalación para garantizar la integridad del sistema antes de entregarlo al usuario final. Véase también "Cómo hacer una conexión".

Rango de temperatura de trabajo

Temperatura mínima de funcionamiento = -20°C

Temperatura máxima de funcionamiento = + 70 ° C

Lo anterior es para su uso con aire. Para temperaturas inferiores a 0°C, consulte a nuestro servicio de atención al cliente.

Presión de funcionamiento

El sistema de aire comprimido John Guest es adecuado para las siguientes temperaturas y presiones.

Las dimensiones anteriores son para el aire. Para su uso con otros medios o tubos o a otras temperaturas y presiones, consulte a nuestro servicio de atención al cliente.

Tipos de tuberías

Los accesorios John Guest están pensados para su uso con tuberías de nylon John Guest, pero también son adecuados para su uso con una amplia gama de tuberías de plástico y metal blando, incluyendo UPVC, ABS, polietileno, nylon, acero dulce y cobre, dentro de las tolerancias que se muestran a continuación. Los tubos de plástico flexible, como el nylon, deben tener un grosor de pared mínimo de 1,5 mm. La manguera debe tener una superficie de buena calidad y estar libre de daños.

Tolerancias de los tubos

Estos accesorios John Guest están diseñados para tubos con los siguientes diámetros exteriores y tolerancias

Tapas de abrazaderas

Están disponibles como seguridad adicional contra la retirada del tubo o para proporcionar un medio sencillo de codificación por colores. La cubierta está disponible en una gama de seis colores.

Valores máximos de par

Deben aplicarse los siguientes valores máximos de par de apriete.

Se recomienda comprobar todas las instalaciones antes de utilizarlas para determinar que se ha realizado un sellado.

No apriete en exceso los racores de plástico, ya que puede provocar un sobreesfuerzo y una posible avería. Los valores de par de apriete recomendados se muestran arriba y deben ser respetados. John Guest recomienda que los clientes OEM consideren la posibilidad de sustituir los "puertos" roscados por el método moderno de utilizar los sistemas de cartuchos John Guest.

Limpieza y desinfección de accesorios de acetal

Nuestro consejo a los clientes es que utilicen limpiadores y desinfectantes que estén por encima del ph4 y con bajo contenido de hipoclorito. Los accesorios y las piezas de acetal que se limpien y/o desinfecten deben enjuagarse inmediatamente con abundante agua limpia del grifo para eliminar cualquier rastro de agentes de limpieza.

Los detalles de los productos fabricados con acetal se muestran en nuestros catálogos, pero generalmente los productos de John Guest que incorporan acetal se denominan con el prefijo de referencia PI, PM, CI, CM y RM. Los racores de polipropileno ofrecen mayor resistencia a los productos químicos agresivos que los de acetal. El polipropileno no tiene las mismas propiedades mecánicas que el acetal y los accesorios de polipropileno John Guest se denominan generalmente con el prefijo de referencia PP y PPM.

Nuestros proveedores de materiales recomiendan ECOLAB Oasis 133 como un limpiador adecuado para los productos de acetal fabricados por John Guest.

Instalaciones - Nuestras recomendaciones

A la hora de diseñar un sistema de aire comprimido también hay que tener en cuenta la presión nominal y las directrices de instalación de la tubería correspondiente.

La tubería debe estar apoyada al menos 800 mm para evitar que se aplique una carga excesiva al accesorio. Estos soportes no deben estar a menos de 25 mm del extremo del accesorio.

Los racores y mangueras John Guest sólo deben conectarse después del depósito de aire y no directamente a un compresor.

Recomendamos la instalación de tapas de collarín cuando las tuberías queden ocultas en el interior de paredes y techos.

Se recomienda que todas las instalaciones de tuberías y accesorios se sometan a una prueba de presión después de la instalación y antes de entregarlas al usuario final.

garantía

Aunque ofrecemos una garantía contra los defectos de fabricación o de los materiales, es responsabilidad del especificador asegurarse de que los accesorios y los productos asociados son adecuados para su aplicación. La instalación debe realizarse correctamente de acuerdo con nuestras recomendaciones, de conformidad con los códigos de prácticas reconocidos y las normas nacionales pertinentes, y ser objeto de un mantenimiento adecuado. Consulte nuestras condiciones de venta.

La empresa aplica una política de investigación y desarrollo continuos y se reserva el derecho de modificar las especificaciones y el diseño de todos los productos sin previo aviso. John Guest se reserva el derecho de cambiar el color y la forma de los productos. Las fotografías son sólo para fines ilustrativos.

Caudal de los tubos de aluminio y nylon

NB Las cifras indicadas para los flujos de aire principales en el anillo pueden duplicarse ya que el flujo es bidireccional
