DESCRIPCIÓN GENERAL

DIAM2 CommercialRange

Número de puestos (H-V ) 1

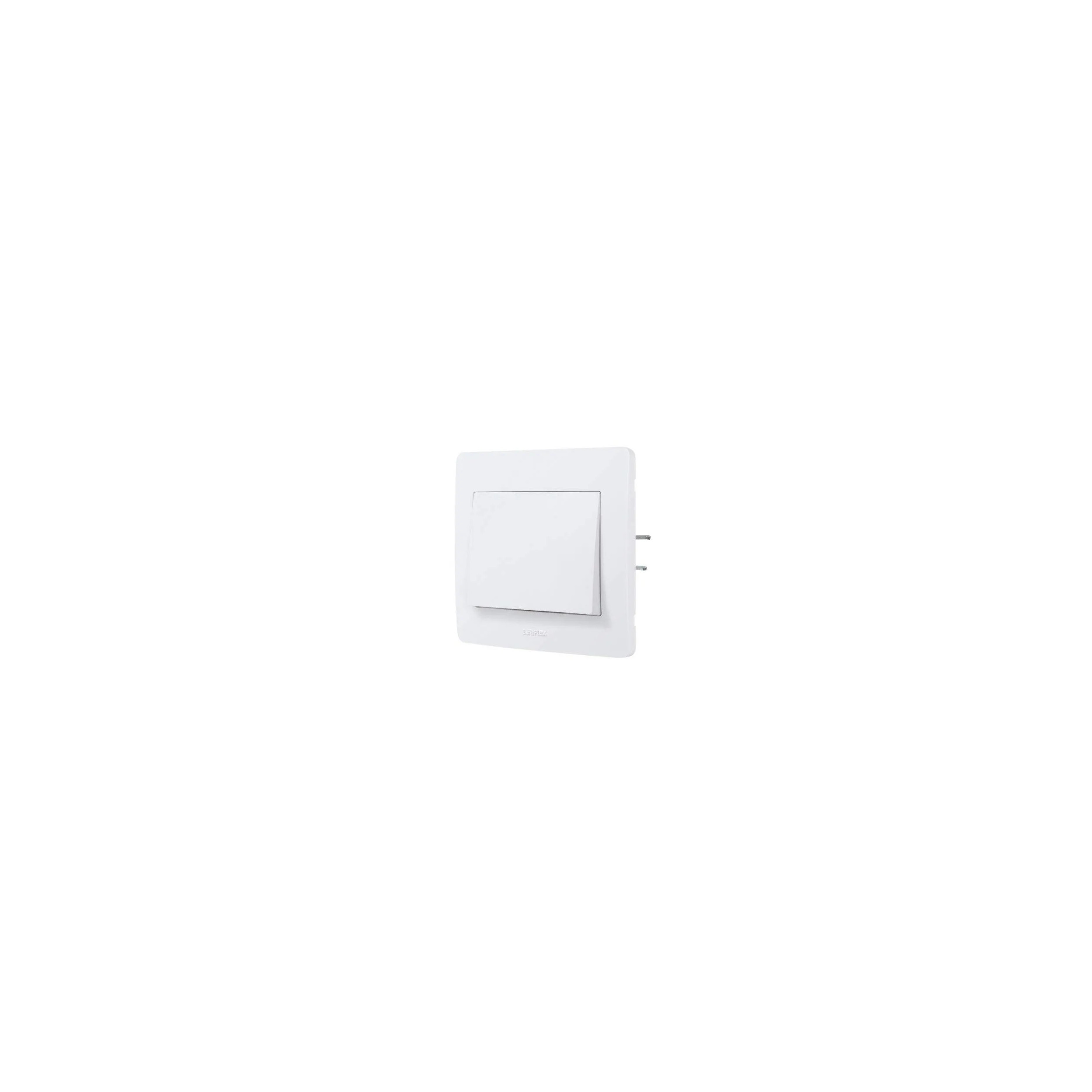

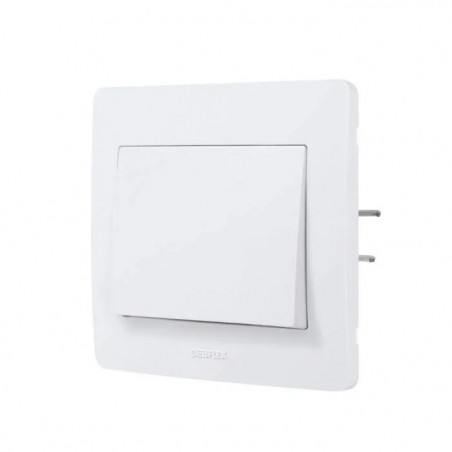

Denominación completa BOTÓN BLANCO DE PULSADORES

El montaje del sistema de la base

CARACTERÍSTICAS PRINCIPALES

Interruptor de función

Presentación del producto Función Pulsador ON/OFF con terminales automáticos

Composición MECANISMO/PLAQUETA/CACHE

PCB (Ventas Múltiples) 10

Número de terminales 2

Método de fijación de tornillos o garras

Envoltura de película

Garras Sí

Cubierta de pintura No

Acabado mate

Color BLANCO

CARACTERÍSTICAS TÉCNICAS

Peso neto por unidad (g) 52,5

ProfundidadIntegrada 23

Dimensiones L x A x P(mm) 85x82x37

RAL/Pantone RAL 000 90 00

EDICIÓN DE 03/02/2017 PÁGINA 1/2

Materiales ABS/ABS/PCDiametro-

Sección transversal / capacidad terminal 1,5 mm².

Desnudar (mm) 9mm

Cabeza de tornillo Philipsn°3

BORNES TIPO BORNESAUTO

Número de llaves 1

Profundidad de la caja compatible con 40 mm.

ATRIBUTOS AMBIENTALES

Operación T°F (°C) 5 =>35°C

Nivel de estanqueidad IP20

IK02 Shockwear

Alambre incandescente Solidez (°C) sí

Resistencia al fuego 650°C

Corriente nominal(I) 10A

Voltaje Nominal (V) 250V -50Hz

Potencia nominal (W) 2200

Vida útil (nbciclos) 20000

Fuerza dieléctrica 2000V

Ropa UV sí

T° de almacenamiento -5 =>50°C

NORMAS, APROBACIONES Y CONTRATOS

2 años de garantía

CertificaciónCE SÍ

CertificaciónNF SÍ

Referencia estándar NF EN60669

ROHS -
