El anclaje metálico HM-S es un anclaje versátil con tornillo métrico para todos los materiales de construcción de paneles. El taco es apto para el montaje de pie y se instala con las pinzas de expansión HM-Z 1. Cuando se instala con las pinzas, el tapón se presiona contra el panel. Las patas de expansión se despliegan y se apoyan en la parte posterior del panel. La instalación también es posible con un destornillador o un atornillador eléctrico. El tapón de cuerpo hueco metálico HM-S es adecuado para la fijación de lámparas, toalleros y barras de cortina en interiores.
Beneficios
- Gracias a su amplia gama, el HM es adecuado para espesores de panel de 3 a 50 mm y puede utilizarse para muchas aplicaciones.
- La rosca métrica permite desenroscar y atornillar varias veces la pieza a sujetar, lo que ofrece una flexibilidad óptima.
- Las patas de expansión del HM se apoyan en una gran superficie, lo que permite una gran capacidad de carga.
- Las lengüetas encajan en el panel, impiden que el enchufe gire y garantizan así una instalación segura.
Características principales
- Sujeción de objetos pesados en láminas gracias a la gran superficie de contacto de los brazos separadores.
- Flexible durante el montaje: el tornillo se puede aflojar y volver a apretar.
- Sin rotación: las muescas de la clavija la mantienen en la placa.
- Adecuado para la instalación en espera.
- Completo con tornillo métrico.
Materiales
Los detalles (materiales de construcción, cargas, etc.) de la aprobación, si están disponibles, se aplican
Funcionamiento / Montaje
- El tapón metálico hueco HM es adecuado para la instalación en espera.
- El taco a utilizar depende del grosor del panel, para permitir una expansión óptima en la cavidad.

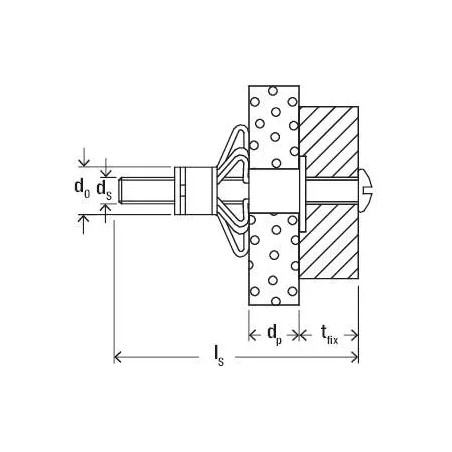

- Durante la instalación, las patas de expansión se despliegan y se apoyan en la parte posterior del panel.
- El HM puede instalarse con un expansor. Si se instala con un atornillador eléctrico o un destornillador, hay que retirar previamente el tornillo premontado. Al atornillar y expandir el tapón, se debe utilizar simultáneamente la pieza a fijar u otra pieza de hasta 6 mm de grosor como bloqueo antigiro.
Datos técnicos
| Diámetro nominal de perforación | | 12 | [mm] |
| espesor de la placa | | 6 - 15 | [mm] |
| Longitud de los tobillos | | 37 | [mm] |
| Profundidad mínima de perforación | | 45 | [mm] |

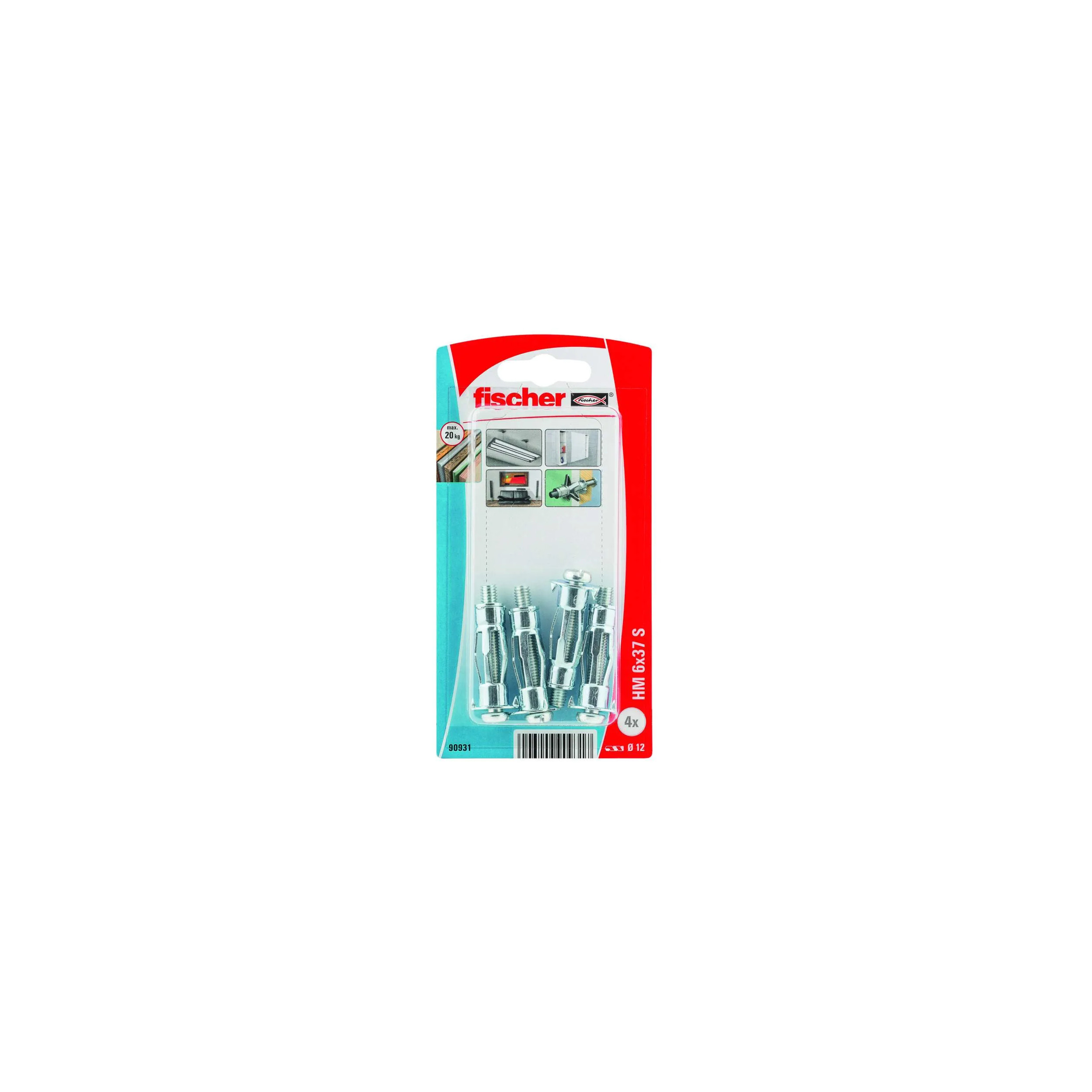

| Contenido | | 4 tornillos HM 6 x 37, 4 tornillos M 6 x 45
|
