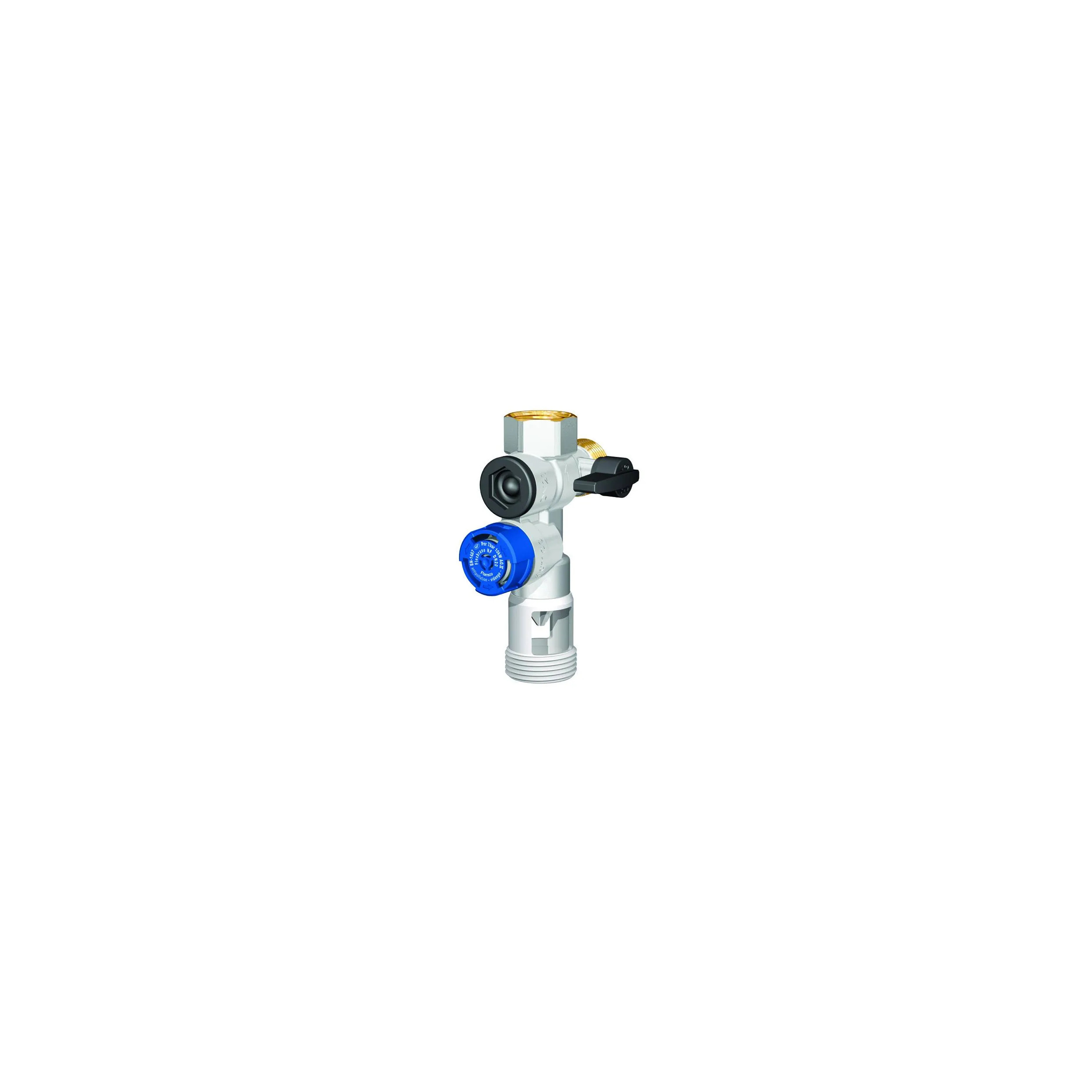

Gruppo di sicurezza FLAMCO 20x27: flusso diritto, connessione verticale

Gruppo di sicurezza: flusso dritto, connessione verticale

FLAMCON FLEXCON - 28360

Generale :

Questo kit include un gruppo di sicurezza Flexbrane e le istruzioni (solo montaggio opzionale).

Applicazione:

• 20x27
• Può essere montato su qualsiasi scaldabagno (per la capacità massima consentita, vedere la marcatura KW sul pulsante)
• Flexbrane è usato per prevenire un'eccessiva pressione nello scaldabagno
• Flexbrane è raccomandato in situazioni in cui possono verificarsi de-zincature o de-leading

Sicurezza:

Installazione :

• Pressione massima del sistema: 5,25 bar
• Pressione minima del sistema: 0,2 bar
• Il Flexbrane deve essere montato direttamente sulla linea di alimentazione dell'acqua fredda del riscaldatore, eventualmente tramite un raccordo isolante dielettrico, con il dispositivo sempre rivolto verticalmente verso il basso.
• La linea di alimentazione dell'acqua deve essere collegata al raccordo di alimentazione secondo la freccia

• Il tubo di scarico:

1/2 ": diametro minimo 20 mm

3/4": diametro minimo 25 mm

1": diametro minimo 25 mm

-> può essere collegato direttamente al Flexbrane:

• Grazie al dispositivo di spegnimento integrato
• O sul sifone direttamente collegato al gruppo di sicurezza

• Applicare il nastro sigillante al Flexbrane e al raccordo di riduzione
