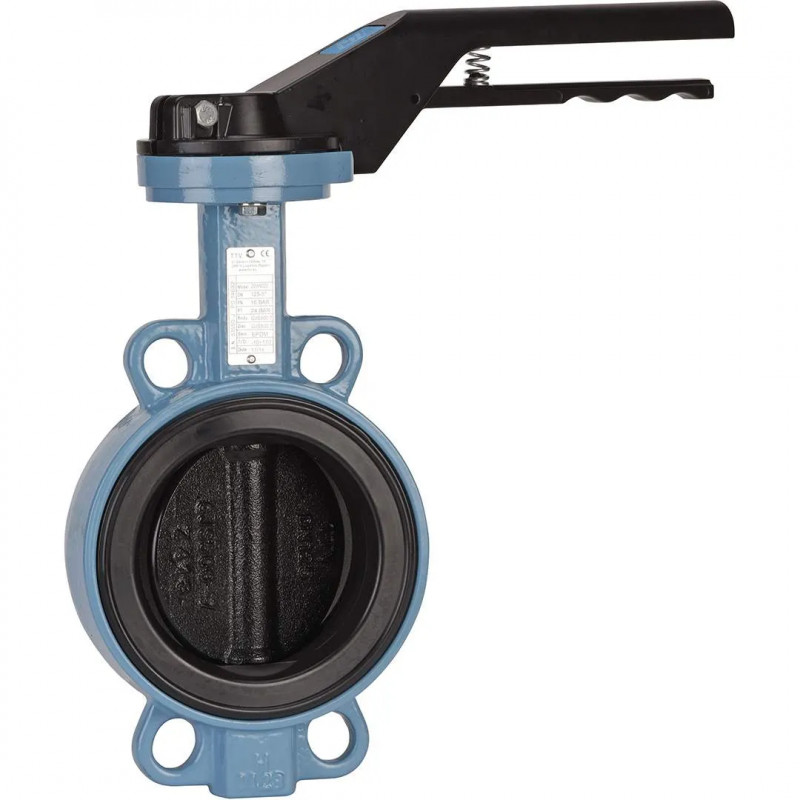

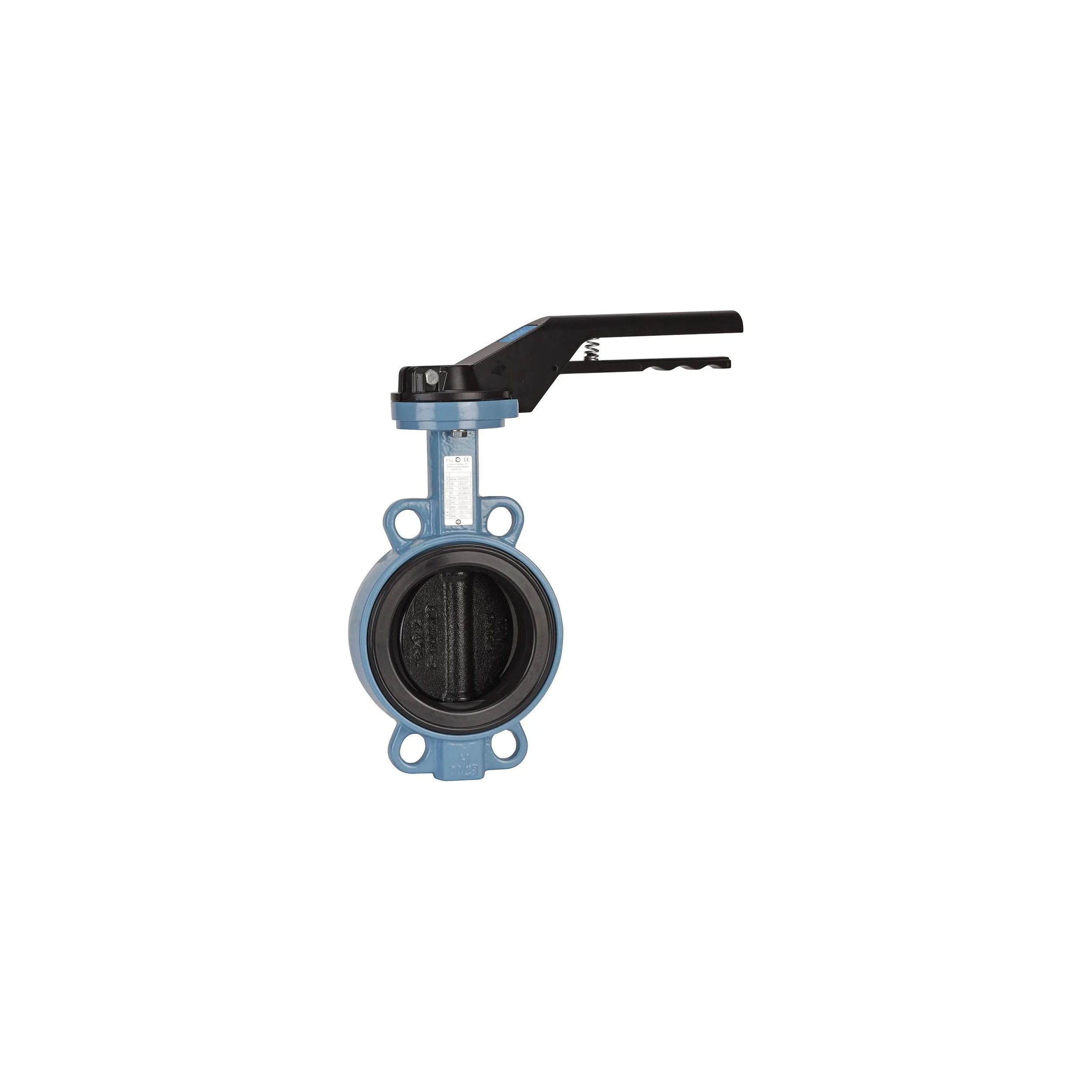

Vlinderklep met centreernokken DN 80mm FT/I/E - 1150.

Vlinderklep met centreernokken DN 80mm FT/I/E - 1150 SFERACO referentie 1150080.

Type product: Vlinderklep.

Omschrijving: Wafer vlinderklep TTV excellence serie voor het afsluiten of regelen van drink-, koud- of warmwaternetwerken.

Afsluiter met Bureau Veritas Marine certificering, 5 jaar garantie.

Huis van nodulair gietijzer EN GJS-500-7, schijf van roestvrij staal en huls van EPDM ACS. Kan worden gemonteerd tussen flenzen van PN10, PN16 of klasse 150, afhankelijk van DN. Compatibel met explosieve atmosferen, ATEX Zone 1&21 en Zone 2&22 op aanvraag tot DN100. Kan worden bediend met een roestvrijstalen hendel, handwielreductor, kettingreductor of met verlengstuk. De klep kan worden bediend door een actuator die rechtstreeks op de ISO 5211 plaat is gemonteerd met behulp van de vierkante spindel (tot DN400).

KENMERKEN :

- Lange hals voor thermische isolatie - Motoriseerbaar (ISO 5211 plaat met directe montage) - Centreernokken - Montage tussen flenzen PN10/16 van DN32 tot DN400 en KLASSE 150 (PN20) van DN40 tot DN400 inclusief (verder op aanvraag) - Montage tussen flenzen PN10 vanaf DN450 - Doorgaande as - Zwaluwstaartbus vanaf DN50, uitneembaar - Roestvaststalen vlinder tot en met DN100 - Gietijzeren vlinder gecoat met zwart rilsan +/- 300 micron vanaf DN125 - 9-standen handgreep, met hangslot afsluitbaar tot DN200, vergrendelbaar in alle posities en niet met hangslot afsluitbaar van DN250 tot DN300 - Rilsan verf in RAL 5024 kleur, dikte 250-300 micron - 75 mm halsverlenging (optioneel) - 30x30 mm vierkant voor fonteinsleutel (optioneel) GEBRUIK : - Toepassingen : Koud water, warm water, drinkwater - Niet aanbevolen voor : Koolwaterstoffen, stoom, gassen, zuren, oliën, freon - Minimum en maximum temperatuur Ts : - 20°C tot + 110°C - Max. toelaatbare druk Ps: 16 bar tot DN300, 10 bar daarboven BEREIK: - Hendelbediend van DN 32 tot DN 300 - Kale as van DN 350 tot DN 1400 - Kan worden bediend door IP65 handwielkast ( Ref. 1197 ) van DN 32 tot DN 1400 - Kan worden bediend door IP65 kettingwielkast ( Ref. 1194 ) van DN 32 tot DN 500 - Op aanvraag, verlenging met speciale lengte ( ref. 98665 ) - Op aanvraag, CF8M roestvrij stalen handgreep en roestvrij stalen schroeven ( ref. 9831250-9831264 ) AANSLUITING: - Tussen flenzen PN10-PN16 van DN 32 tot DN400 en KLASSE 150 (PN20) van DN40 tot DN400 inclusief - Tussen flenzen PN10 vanaf DN 450

Leverancier: SFERACO

Referentie leverancier: 1150080
