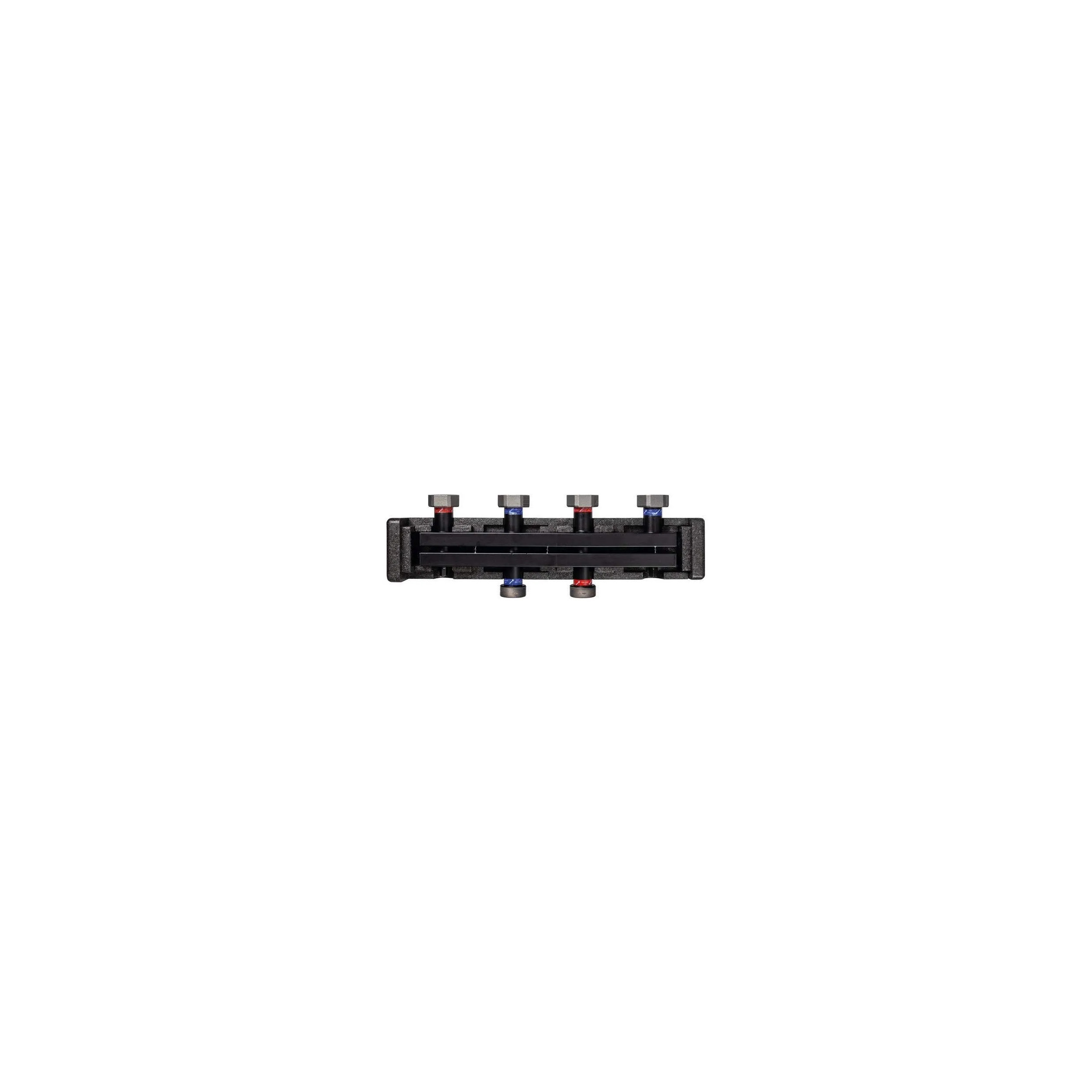

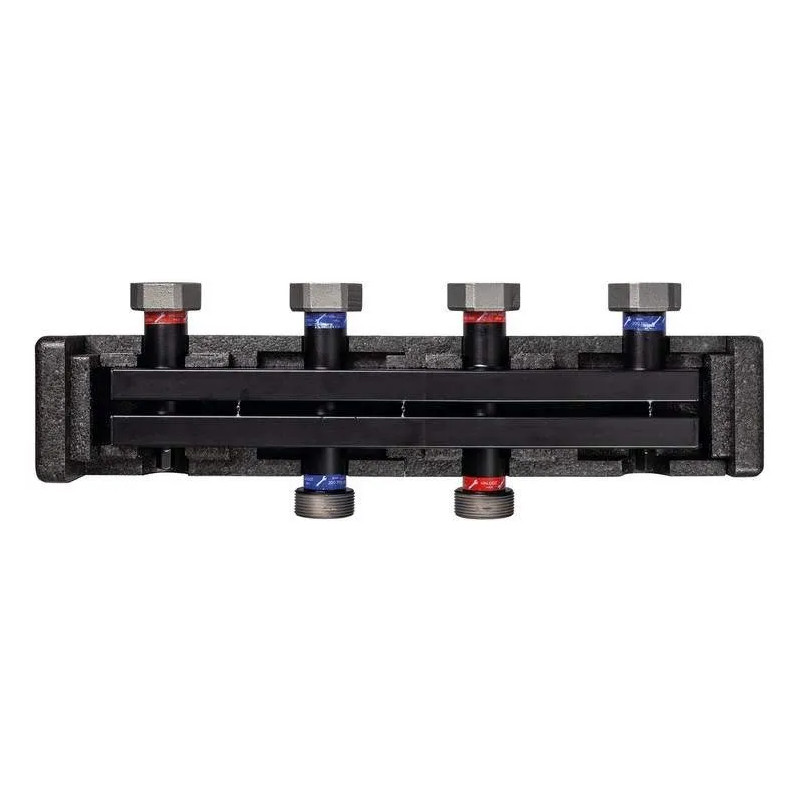

KSV 125 verwarmingsverdeler, twee circuits.

KSV 125 verwarmingsverdeler, twee circuits.

KSV 125 verdelers worden gebruikt om de warmteoverdrachtvloeistof te verdelen. De verwarmingscircuits moeten worden aangesloten op de G1½'' schroefdraad met behulp van de pakkingen in de kit. De aansluiting op het ketelcircuit moet op precies dezelfde manier worden afgedicht. KSV 125 HW verdelers zijn ook uitgerust met een geïntegreerde hydraulische afscheider voor hydraulische regeling van het systeem. De GW G½" schroefdraad aan de zijkant is voorzien voor de installatie van de aftapafsluiter of de dompelhuls van de temperatuursensor. Als het niet nodig is om deze elementen te installeren, moet het aansluitstuk worden afgesloten met een plug. Gebruik de pakkingen uit de kit om de verwarmingscircuits aan te sluiten. Gebruik teflontape om de aansluiting op het ketelcircuit af te dichten. KSV 125 collectoren moeten worden aangesloten op verwarmingscircuits in overeenstemming met de markeringen op de aansluitingen: rood = aanvoer, blauw = retour van de installatie/naar de warmtebron.

Afstand tussen de assen van de pompgroepaansluitingen: 125 mm.

Maximale werkdruk: 6 bar.

Maximaal vermogen: 70 kW (waarbij ΔT = 20°C).

Max. gemiddelde temperatuur: 110°C.

Ref: 77310
