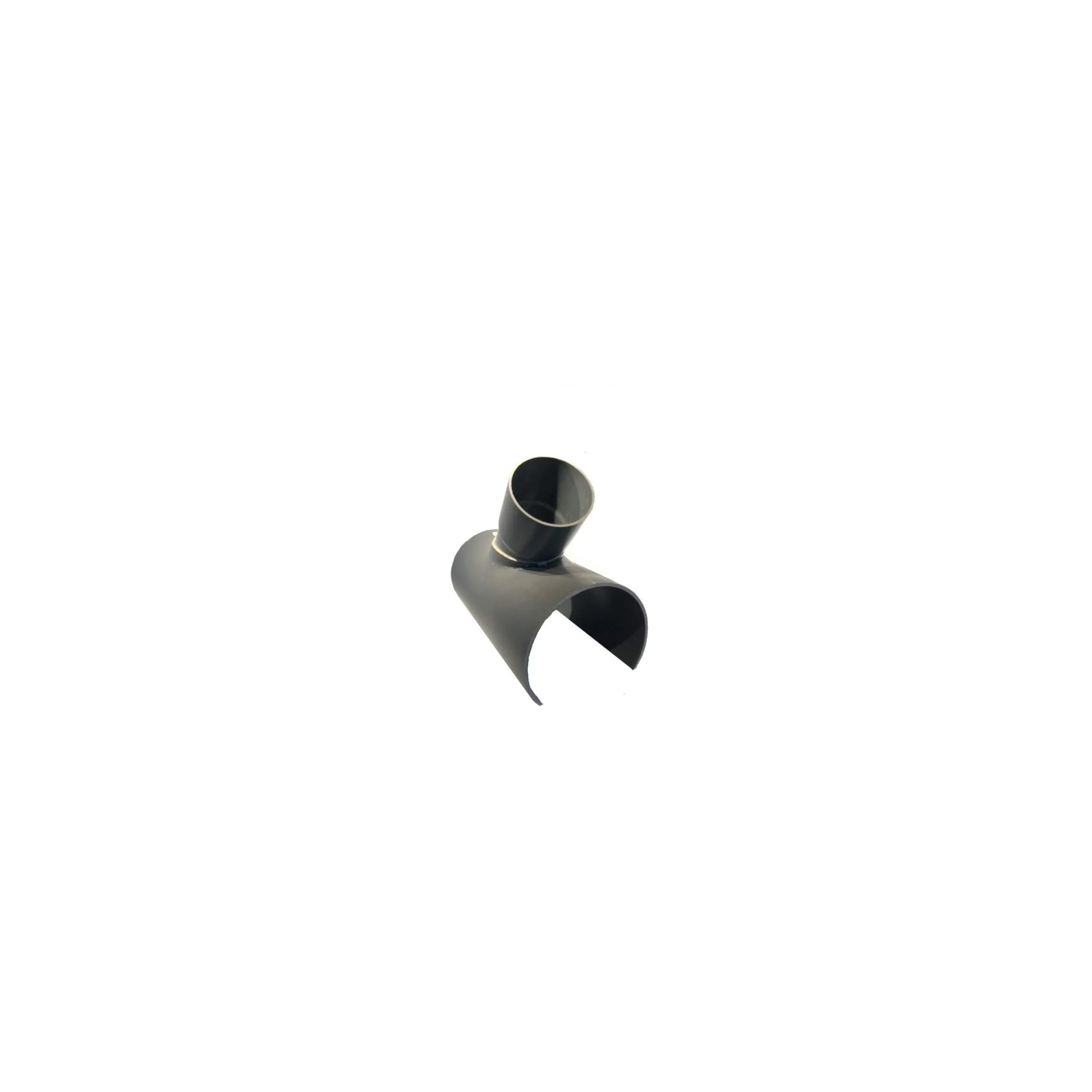

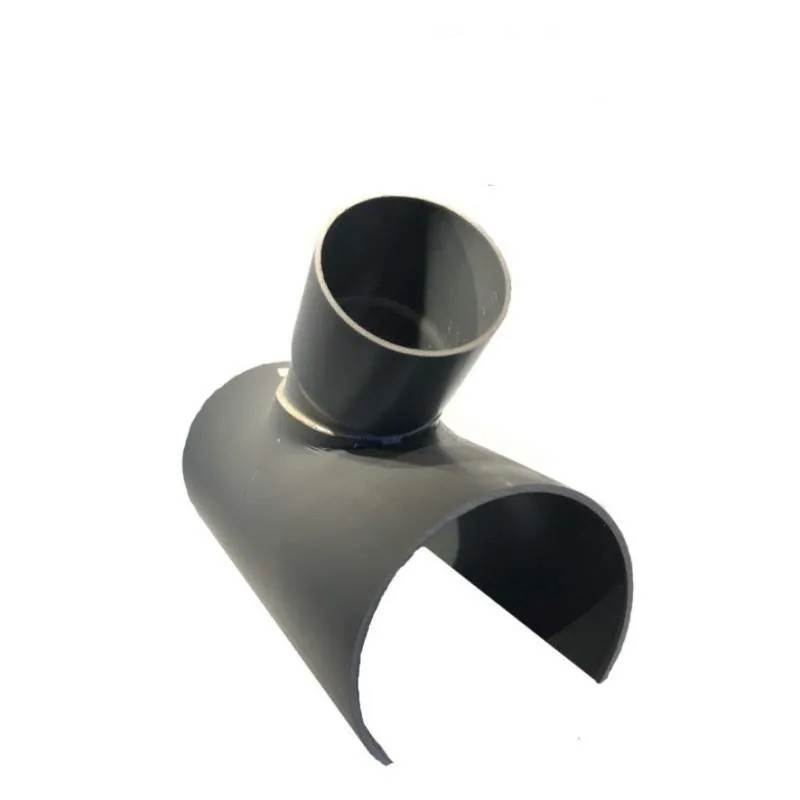

Anschluss-Sattel PVC 100x100 mm bei 45 Grad, Länge 30cm

Der Sattelkörper:

Er wird mit einem normierten PVC-Gebäuderohr (NF) hergestellt, das auf die notwendige Länge geschnitten und gekürzt wird. Dieses Rohr hat den gleichen Durchmesser wie die Leitung, an die es angeklemmt wird. Die Elastizität des PVC ermöglicht es, sich bei der Installation zu dehnen und dann seine ursprüngliche Form wiederzuerlangen, um die Toleranzen auszugleichen und die Oberfläche des Trägers perfekt zu umschließen.

Wir fertigen den Körper absichtlich länger als der tatsächliche Endbedarf, was Ihnen eine zusätzliche Positionierungs-, Halte- und Klebefläche garantiert. Sie können ihn jedoch bei Bedarf problemlos kürzen.

 Bei einigen Sätteln kann es manchmal vorkommen, dass der Durchmesser des Körpers optisch kleiner als der endgültige Durchmesser erscheint, aber das ist nicht der Fall: Tatsächlich ist PVC elastisch und zieht sich beim Schneiden oder Formen natürlich zusammen. Einmal angeklemmt und an Ort und Stelle, nimmt das PVC seinen ursprünglichen Durchmesser perfekt wieder auf und umschließt Ihre Leitung.

Die Abzweigung:

Sie wird ebenfalls mit einem normierten PVC-Gebäuderohr (NF) hergestellt, das wir thermoformen, um eine weibliche Muffe (Tulpe) zu schaffen, die es Ihnen ermöglicht, Ihr Abzweigungsrohr oder gegebenenfalls eine männliche Verbindung (Revisionsdeckel, T-Stück, etc.) ganz einfach anzuschließen.

Einmal heiß positioniert, wird die Abzweigung endgültig mit dem Körper mit einem speziell entwickelten professionellen PVC-Kleber verschweißt, der auch die Dichtigkeit garantiert.

Bei Ihren Positionierungsversuchen des Sattels vor dem Bohren kann es in einigen Fällen so erscheinen, als ob er die Hauptleitung nicht vollständig umschließt. Ein bisschen so, als ob er durch eine Unebenheit gestört würde. Das ist völlig normal: Tatsächlich ist die Abzweigung manchmal leicht in den Sattelkörper eingezogen positioniert, um später den Schwerkraftfluss zu fördern. Sobald Sie Ihr Loch gebohrt haben (vorzugsweise etwas breiter als der Durchmesser der Abzweigung), wird diese in die Hauptleitung eindringen und Ihr Sattel wird perfekt an Ort und Stelle sein.

Die Installation:

Positionieren Sie den Sattel an der vorgesehenen Stelle und zeichnen Sie die Stelle für das zu bohrende Loch, indem Sie durch die Innenseite der Muffe der Abzweigung gehen. Sie können auch die Ränder des Sattels zeichnen, um Ihnen bei der späteren Neupositionierung zu helfen.

Bohren Sie das Loch (eher etwas breiter als der ursprünglich gezeichnete Durchmesser, was den Schwerkraftfluss begünstigt). Die Abmessungen des Sattelkörpers geben Ihnen einen großen Spielraum.

Kleben Sie den inneren Teil des Sattelkörpers mit einem guten PVC-GEL-Kleber ein und setzen Sie den Sattel an seinen endgültigen Platz.
