KITR553FK Colector premontado con caudalímetro 10

Colector KITR553FK premontado con caudalímetro Giacomini 10.

Colectores y controles de calefacción por suelo radiante

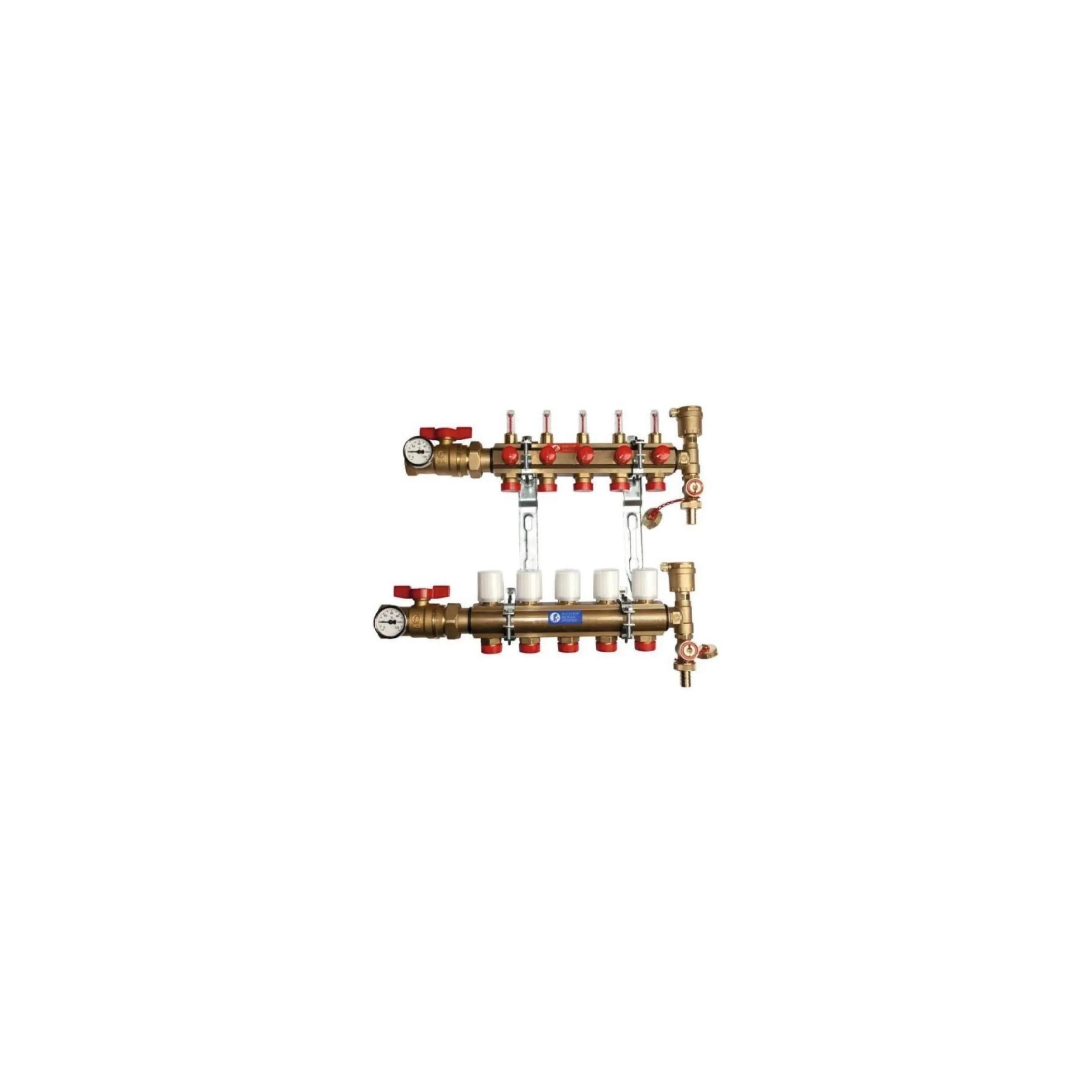

Kit de colector premontado con caudalímetro

Ventajas:

- El Kit le ahorra tiempo: todos los elementos esenciales para un sistema de calefacción por suelo radiante que cumpla la DTU 65.14 están agrupados en una única referencia.

El kit R553FK contiene:

- Un colector de 1" con caudalímetro (R553F)
- 1 válvula multifunción de 1" para el caudal (R269T)
- 1 válvula multifunción de 1" para el retorno (R269T)
- 2 soportes R588
- Un juego de etiquetas autoadhesivas para diferenciar los circuitos.

Ámbito de utilización :

Entre los diversos problemas que surgen para lograr el confort en una vivienda con calefacción por suelo radiante y/o distribución por colectores a radiadores está el equilibrado de los distintos circuitos.
Es esencial que el instalador pueda equilibrar rápidamente los circuitos individuales, basándose en los cálculos de diseño, para garantizar los caudales requeridos. El colector R553F está equipado con un caudalímetro y un ajuste fino, lo que hace que el equilibrado sea sencillo y cómodo. Cuando se coloca delante de este producto, las variaciones de caudal son inmediatamente visibles para el instalador. Esto permite reducir los errores de equilibrado.
Recuerda equilibrar los colectores entre sí.
Las válvulas multifunción R269T se montan en las cabeceras de los colectores, las válvulas combinan varias funciones:
- Válvula de bola de cierre.
- Purga de aire automática con válvula de cierre autosellante para sustitución.
- Válvula de llenado/vaciado con tapón.
- Termómetro de contacto.
- Termopozo para sensor de temperatura de inmersión (Ø 6 mm).

Características técnicas :

- Temperatura máxima del agua: 5 ÷ 110°C
- Presión máxima: 1 Mpa (10Bar)
- Caudalímetro: 0,5 - 5L/min
- Presión máxima de funcionamiento con aire: 7 bar

Para tubos PER o PB de 16 mm de diámetro, utilice los adaptadores GIAAR179181613.

Para tubos PER o PB de 20 mm de diámetro, utilice los adaptadores GIAADR179X091.

Ref: R553FK030
