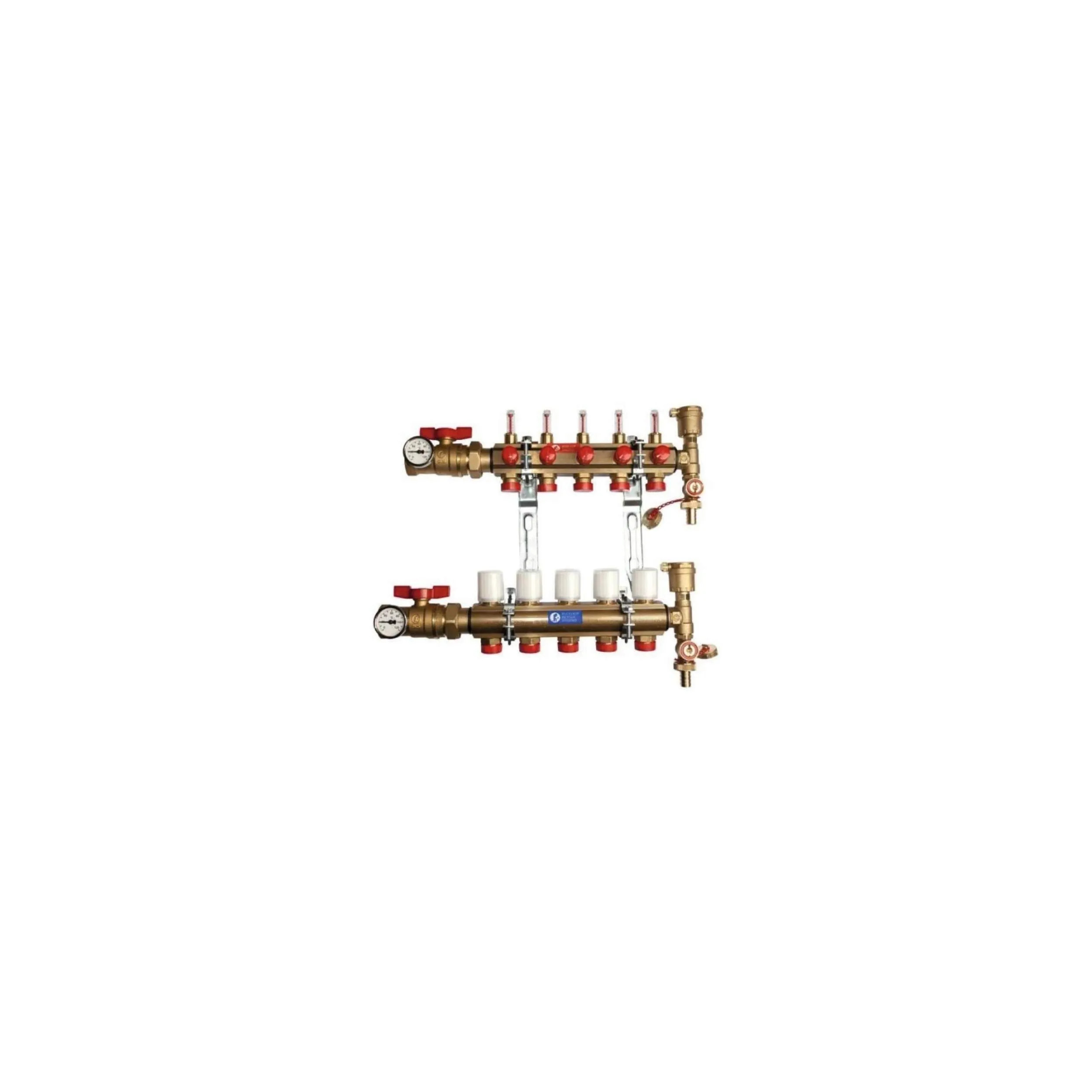

KITR553FK collettore premontato con misuratore di portata 10

Collettore KITR553FK premontato con misuratore di portata Giacomini 10.

Collettori e comandi per il riscaldamento a pavimento

Kit collettore preassemblato con misuratore di portata

Vantaggi:

- Il Kit vi fa risparmiare tempo: tutti gli elementi essenziali per un sistema di riscaldamento a pavimento conforme al DTU 65.14 sono raggruppati in un unico riferimento.

Il kit R553FK contiene:

- Un collettore da 1" con flussometro (R553F)
- 1 valvola multifunzione da 1" per il flusso (R269T)
- 1 valvola multifunzione da 1" per il ritorno (R269T)
- 2 supporti R588
- Un set di etichette autoadesive per differenziare i circuiti.

Area di utilizzo :

Tra i vari problemi che si presentano per ottenere il comfort in un'abitazione con riscaldamento a pavimento e/o distribuzione a collettore ai radiatori c'è il bilanciamento dei vari circuiti.
È essenziale che l'installatore sia in grado di bilanciare rapidamente i singoli circuiti, sulla base dei calcoli di progetto, per garantire le portate richieste. Il collettore R553F è dotato di un misuratore di portata e di una regolazione fine, che rende il bilanciamento semplice e conveniente. Se posizionato davanti a questo prodotto, le variazioni di portata sono immediatamente visibili all'installatore. In questo modo è possibile ridurre gli errori di bilanciamento.
Ricordate di bilanciare i collezionisti tra loro.
Le valvole multifunzione R269T sono montate sulle testate dei collettori e combinano diverse funzioni:
- Valvola a sfera di intercettazione.
- Sfiato automatico dell'aria con valvola di chiusura autosigillante per la sostituzione.
- Valvola di riempimento/scarico con tappo.
- Termometro a contatto.
- Pozzetto per sensore di temperatura a immersione (Ø 6 mm).

Caratteristiche tecniche :

- Temperatura massima dell'acqua: 5 ÷ 110°C
- Pressione massima: 1 Mpa (10Bar)
- Misuratore di flusso: 0,5 - 5L/min
- Pressione massima di esercizio con aria: 7 bar

Per i tubi PER o PB di diametro 16 mm, utilizzare gli adattatori GIAAR179181613.

Per i tubi PER o PB di diametro 20 mm, utilizzare gli adattatori GIAADR179X091.

Rif.: R553FK030
