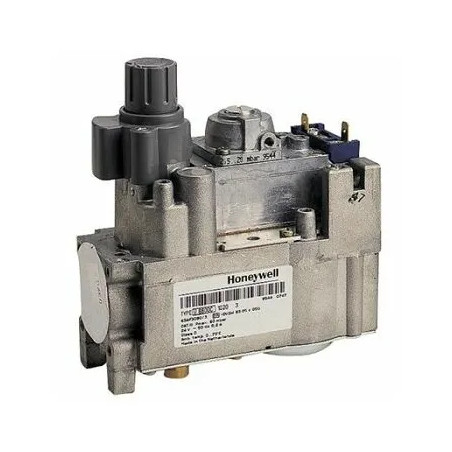

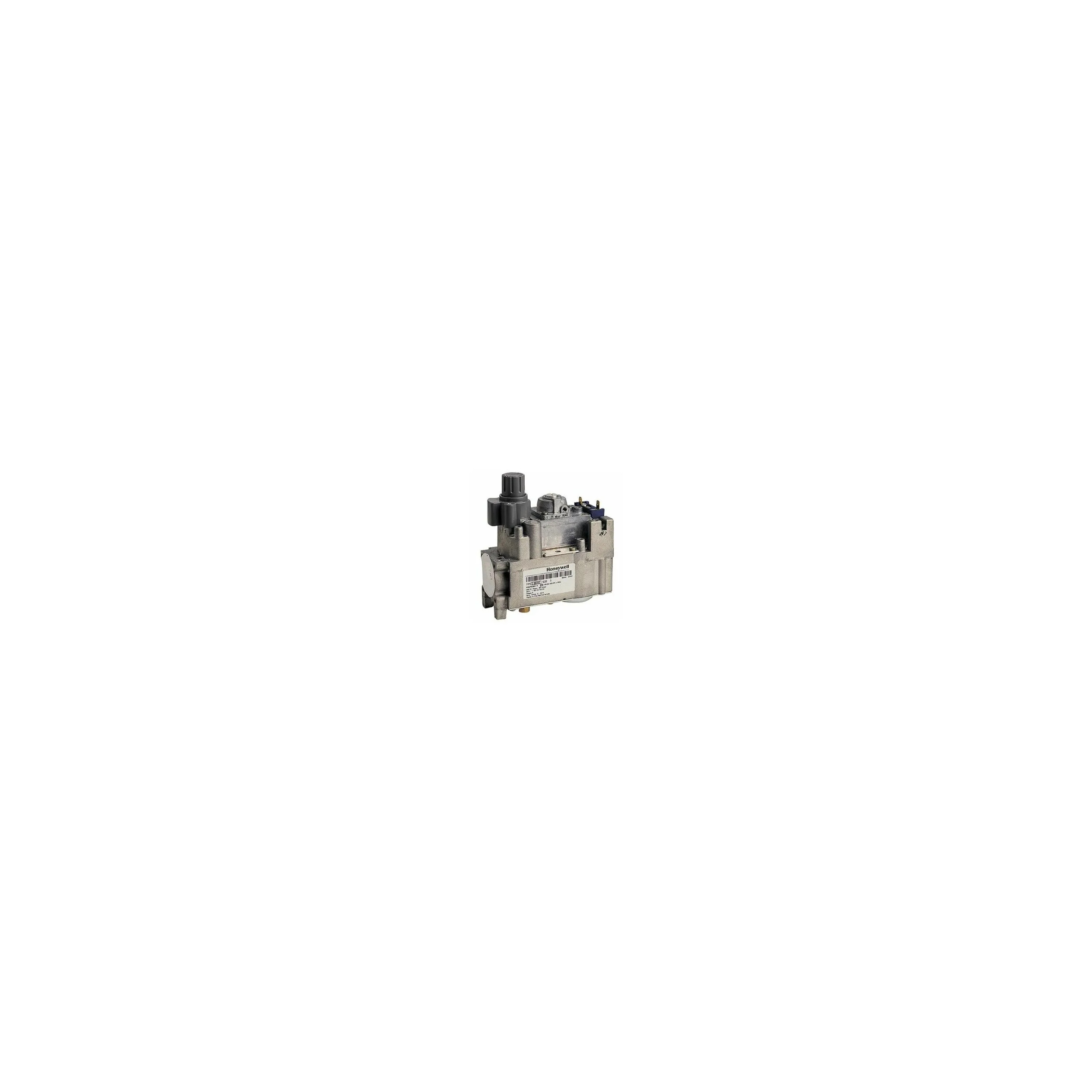

Blocco del gas Honeywell V 8600, C 1053

APPLICAZIONE :

I controlli del gas V4600, insieme ai termostati del bruciatore pilota/termocoppia e della stanza/caldaia Honeywell, forniscono tutte le funzioni necessarie per regolare in modo sicuro il bruciatore pilota del flusso di gas e il collettore del bruciatore principale delle caldaie di riscaldamento domestico (indipendenti e a parete), dei forni ad aria e delle caldaie posteriori. I controlli del gas V4600 sono destinati all'uso con gas fabbricati, naturali e GPL (1a, 2a, 3a famiglia di gas).
I regolatori di gas V4600 sono approvati secondo le norme europee esistenti.

DESCRIZIONE :

I controlli dell'acceleratore V4600 / V8600E, T includono un meccanismo pilota, una valvola a farfalla e una valvola on/off ad azionamento elettrico.
Il pilotstat è un dispositivo di sicurezza termoelettrico conforme alle norme europee EN 125 e EN 126 che chiude l'alimentazione del gas al bruciatore principale e al pilota.
Il servocomando elettrico on/off è una valvola di chiusura automatica di classe J secondo EN 161 e chiude l'alimentazione del gas al bruciatore principale.

OPERAZIONE

Il funzionamento del sistema di sicurezza del pilota si realizza tramite la manipolazione di un pulsante, dotato di simboli di programmazione che indicano l'accensione e lo spegnimento.

Illuminazione :

Tenere premuto il pulsante.
Accendere la fiamma pilota.
Tenere premuto il pulsante per 20 secondi dopo l'accensione del bruciatore pilota.
Rilasciare il pulsante.
Attendere almeno tre minuti prima di fare un secondo tentativo di accendere il bruciatore pilota quando la fiamma pilota non è stabilita.

Spegnere :

Per fermare il flusso di gas attraverso il controllo del gas, la manopola deve essere girata in senso orario fino a quando si ferma. Una volta rilasciata, la manopola girerà automaticamente nella sua posizione di pronto.

Importante:

Un interblocco di sicurezza impedisce che il pulsante sia completamente premuto fino a quando la termocoppia non si sia raffreddata a sufficienza per spegnere l'alimentazione, dopo di che il pulsante diventerà nuovamente efficace.
Quando la manopola viene premuta durante la posizione di blocco, il gas pilota scorre verso il bruciatore pilota. Tuttavia, quando la manopola viene rilasciata, il gas pilota viene spento e l'alimentazione principale del gas non viene influenzata.
Attendere un minuto dopo lo spegnimento prima di iniziare la procedura di accensione.

REGOLAZIONI E VERIFICHE :

Attenzione
Le regolazioni devono essere effettuate solo da personale qualificato. Se il produttore dell'apparecchio fornisce istruzioni per il controllo e/o il servizio e la manutenzione, seguirle attentamente. Se queste istruzioni non vengono fornite, utilizzare la procedura descritta di seguito.

Nota di cautela

Per garantire una chiusura sicura della valvola, è essenziale che la tensione sui terminali del servocomando elettrico start/stop sia ridotta a 0 Volt.

Rubinetto a pressione :

Il controllo del gas è dotato di una presa di pressione di 9 mm di diametro esterno sul lato di ingresso e di uscita. Per testare la pressione, allentare la vite di mezzo giro e far scorrere il tubo sul nipplo. Assicurarsi che la vite sia serrata dopo il test.
Regolazione della fiamma pilota (vedi fig.1 della scheda tecnica)
Il controllo del gas è imballato per la spedizione con un flusso pilota massimo. Fare riferimento alle istruzioni del produttore del pilota per la dimensione della fiamma pilota raccomandata. Se è necessaria una regolazione, girare la vite di regolazione del flusso pilota in senso orario per diminuire o in senso antiorario per aumentare la fiamma pilota.

Manutenzione e assistenza :

In circostanze normali, non è richiesta alcuna manutenzione o servizio.
Le viti delle valvole che sono state sigillate non devono mai essere rimosse.
