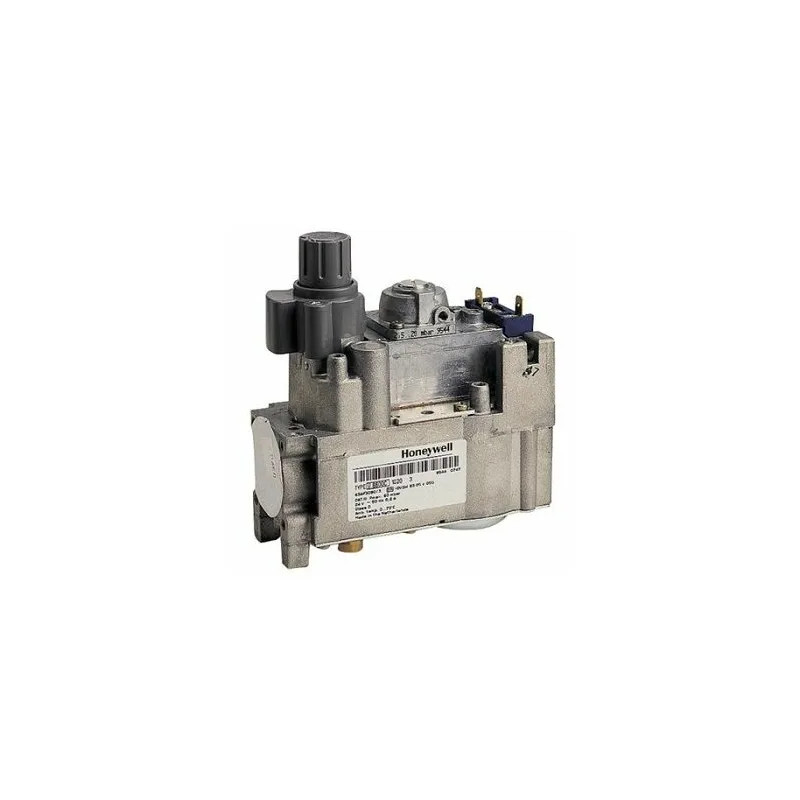

Honeywell gasblok V 8600, C 1053

TOEPASSING:

De V4600 gasregelaars bieden samen met de Honeywell waakvlam/thermokoppel en kamer-/ketelthermostaten alle functies die nodig zijn om de waakvlambrander en hoofdbranderverdeler van verwarmingsketels (vrijstaand en aan de wand), luchtovens en boilers veilig te regelen. V4600 gasregelaars zijn bedoeld voor gebruik met fabrieks-, aard- en LPG-gassen (1e, 2e, 3e gasfamilie).
V4600 gasregelaars zijn goedgekeurd in overeenstemming met bestaande Europese normen.

BESCHRIJVING :

De V4600 / V8600E, T gasregelaars bestaan uit een pilotmechanisme, een smoorklep en een elektrisch bediende aan/uit klep.
De pilotstat is een thermo-elektrische beveiliging die voldoet aan de Europese normen EN 125 en EN 126 en sluit de gastoevoer naar de hoofdbrander en de pilot af.
De elektrisch bediende aan/uit servomotor is een klasse J automatische afsluitklep volgens EN 161 en sluit de gastoevoer naar de hoofdbrander af.

BEDIENING

Het waakvlambeveiligingssysteem wordt bediend door een knop te bedienen, voorzien van programmeersymbolen die verlichting en uitschakeling aangeven.

Aansteken :

Houd de knop ingedrukt.
Steek de waakvlam aan.
Houd de knop 20 seconden ingedrukt, nadat de waakvlam is aangestoken.
Laat de knop los.
Wacht minstens drie minuten voordat je een tweede poging doet om de waakvlam aan te steken, als de waakvlam niet tot stand is gekomen.

Uitschakelen :

Om alle gastoevoer via de gasregelaar te onderbreken, moet de knop met de klok mee tot aan de aanslag worden gedraaid. Eenmaal losgedraaid, gaat de knop automatisch terug naar de gereed-positie.

Belangrijk:

Een veiligheidsvergrendeling voorkomt dat de knop volledig wordt ingedrukt totdat het thermokoppel voldoende is afgekoeld om de stroomconvertor spanningsloos te maken, waarna de knop weer in werking treedt.
Wanneer de knop wordt ingedrukt terwijl deze in de vergrendelingsstand staat, stroomt er waakgas naar de waakvlambrander. Als de knop echter wordt losgelaten, wordt het waakvlamgas uitgeschakeld en wordt de hoofdgastoevoer niet beïnvloed.
Wacht één minuut na het uitschakelen voordat je met de ontstekingsprocedure begint.

AFSTELLINGEN EN CONTROLE :

Waarschuwing
Aanpassingen mogen alleen worden uitgevoerd door gekwalificeerd personeel. Als de fabrikant van het apparaat controle- en/of onderhoudsinstructies geeft, volg deze dan nauwkeurig op. Als deze instructies ontbreken, gebruik dan de hieronder beschreven procedure.

Waarschuwing

Voor een veilige sluiting van het ventiel is het essentieel dat de spanning op de klemmen van de elektrische aan/uit servomotor wordt verlaagd naar 0 Volt.

Drukkraan :

De gasregeling is voorzien van een drukkraan met een buitendiameter van 9 mm aan de inlaat- en uitlaatzijde. Om de druk te controleren draai je de schroef een halve slag los en schuif je de slang over de nippel. Zorg ervoor dat je de schroef na het uitvoeren van de test weer vastdraait.
De waakvlam instellen (zie fig.1 van het gegevensblad)
De gasbediening is verpakt voor verzending met de waakvlam ingesteld op maximaal. Raadpleeg de instructies van de fabrikant van de waakvlam voor de aanbevolen waakvlamgrootte. Als aanpassing nodig is, draai dan de stelschroef van de waakvlam rechtsom om de waakvlam te verlagen of linksom om de waakvlam te verhogen.

Onderhoud en service :

Onder normale omstandigheden is er geen onderhoud of service nodig.
Afgedichte klepschroeven mogen nooit worden verwijderd.
