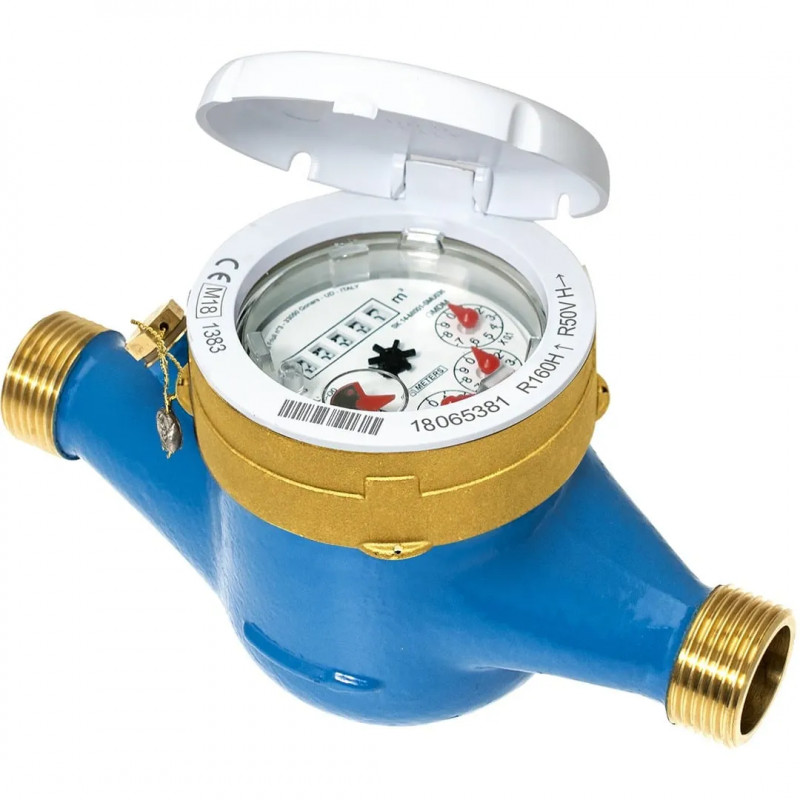

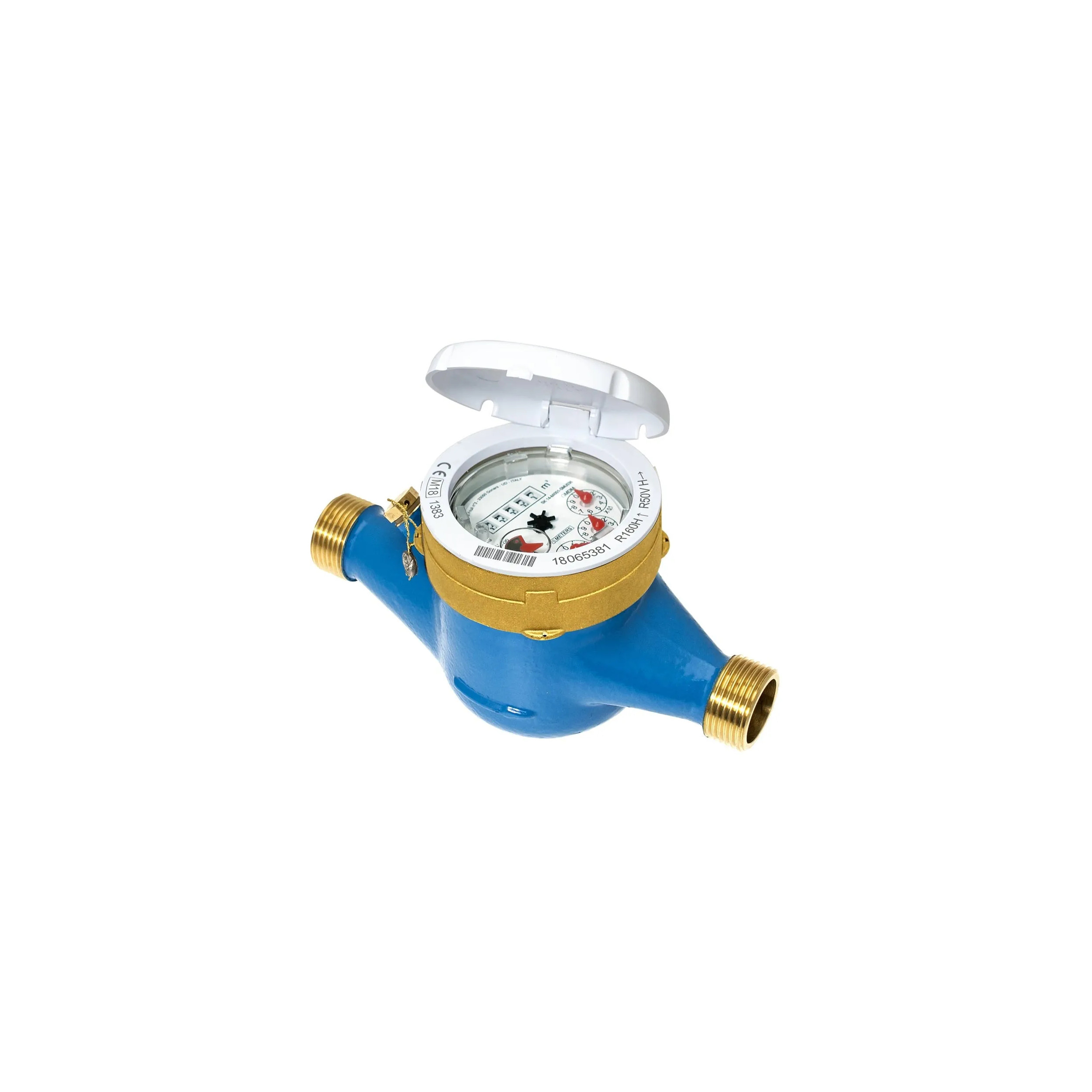

Koudwatermeter, klasse B, 260 mm 40x49 DN30

Koudwatermeter, klasse B, 260mm 40x49 DN30 Sferaco referentie 1705030.

Eigenschappen :

• Waterdistributienetwerken.
• Maat : 30
• Aansluiting : 1 1/2" (40x49)
• Maat : 260
• PS : 16 bar
• Nominaal debiet (m3/u) : 6
• Maximaal debiet (m3/u) : 12
• TS : 0°C 0 +30°C
• Multi-jet turbine
• Verzonken wijzerplaat (niet roterend)
• Mechanische aandrijving
• Beschermkap
• Messing behuizing
• Horizontale montage

INSTALLATIE: De leidingen moeten perfect schoon zijn en vrij van onzuiverheden die de meter kunnen beschadigen. De leidingen moeten perfect uitgelijnd zijn en hun ondersteuning moet voldoende gedimensioneerd zijn zodat de meters geen externe spanning kunnen weerstaan. Het gebruik van een metersteunkit wordt sterk aanbevolen. De meters moeten met vlakke pakkingen aan de leidingen worden bevestigd. De aansluittuiten moeten worden vastgedraaid met geschikt gereedschap om beschadiging van de aansluittuiten te voorkomen. Het koppel dat nodig is voor de montage mag geen spanning of vervorming van de structuur van de eindfittingen veroorzaken. Als het water vaste deeltjes bevat, moet stroomopwaarts van de meter een extra filter worden aangebracht. Installeer een kraan voor en na de meter, zodat deze indien nodig kan worden geïsoleerd en gedemonteerd. Het is ook aan te raden om een antivervuilingsklep te installeren na de meter (tussen de meter en de kraan na de meter) om het netwerk te beschermen tegen het terugstromen van vervuild water.

TESTS Tijdens druktests of pijptests moeten de meters worden verwijderd om risico's van overdruk en waterslag, die de turbine zouden kunnen beschadigen, te vermijden.

INSCHAKELING De druk moet geleidelijk worden opgevoerd om beschadiging van het mechanisme te voorkomen. De meter moet beschermd worden tegen overstroming, regen en vorst. Vermijd directe blootstelling aan zonlicht.

INSTALLATIEPOSITIES: De meter moet horizontaal geplaatst worden met een horizontale wijzerplaat. Sommige meters kunnen in een verticale positie met stijgende vloeistof worden geïnstalleerd, maar in deze positie zal het gemeten watervolume minder nauwkeurig zijn (controleer de mogelijke positie op het gegevensblad). Indien nodig is het mogelijk om sommige meters in een verticale positie te installeren met de vloeistof naar beneden stromend, waarbij je ervoor moet zorgen dat het leidingwerk altijd gevuld is met water (controleer het gegevensblad). Installeer de meter niet in een horizontale positie met de wijzerplaat naar beneden gericht.
