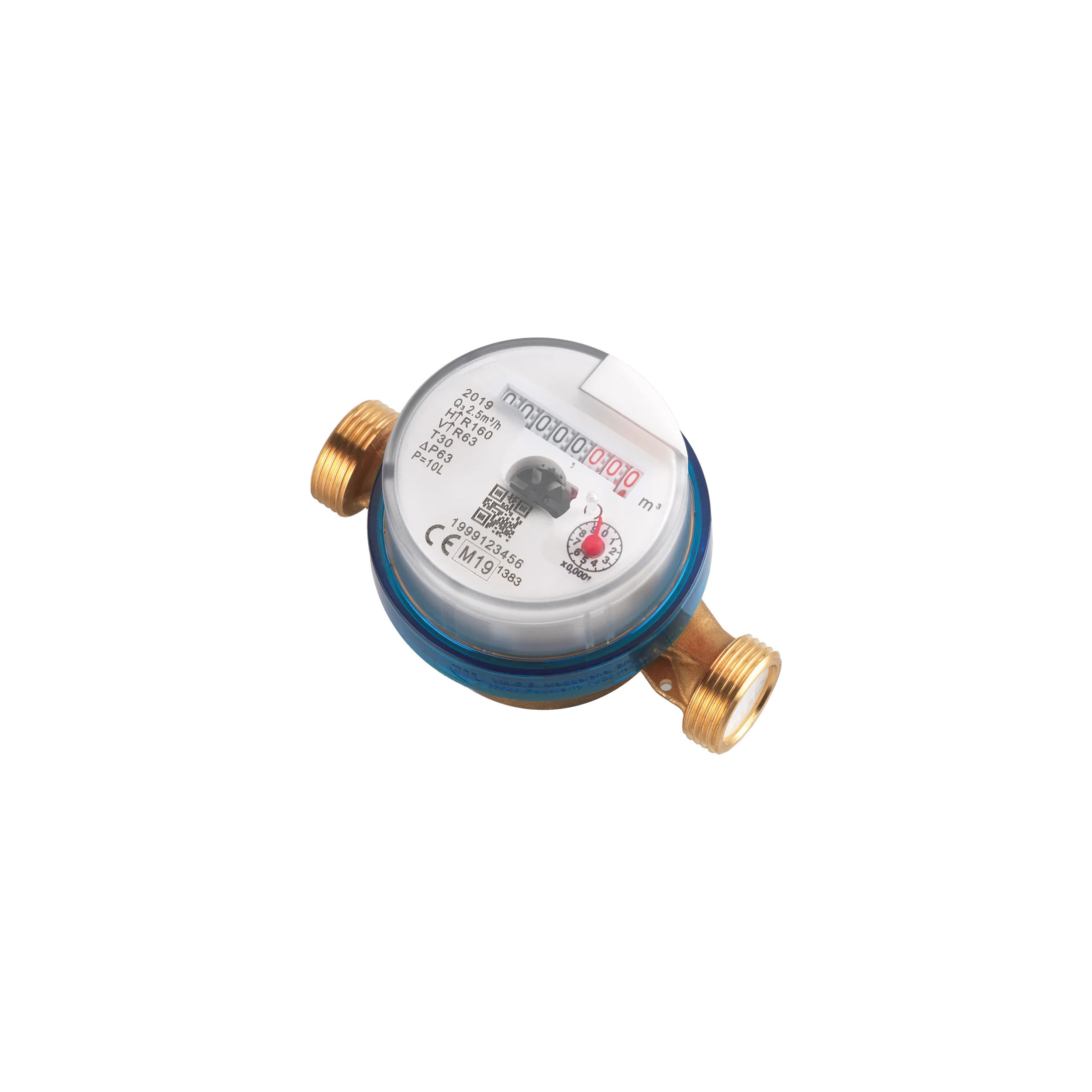

Koudwatermeter, klasse B, 110 mm 20x27 DN15

Koudwatermeter, klasse B, 110 mm 20x27 DN15 SFERACO referentie 2703015

Eenstraals koudwater-submeter MID R160 draaibare droge draaischijf voor waterdistributienetwerken.

Horizontale of verticale installatie zonder stroomopwaartse of stroomafwaartse rechte lengtes.

De meter is vooraf uitgerust voor een pulsgever.

Afmetingen: 15 gauge.

Aansluiting: Mannelijk BSP.

Minimum temperatuur: +0°C.

Maximum temperatuur: +50°C.

Maximale druk: 16 bar.

Eigenschappen :

Enkele straalturbine.

MID R160 (gelijkwaardig aan klasse C) horizontaal gemonteerd met horizontale wijzerplaat (respecteer de stromingsrichting aangegeven op het huis door een pijl).

MID R80 (gelijkwaardig aan klasse B) horizontaal gemonteerd met verticale wijzerplaat (respecteer de stromingsrichting zoals aangegeven met een pijl op het huis).

MID R63 in verticale positie (respecteer de stromingsrichting aangeduid met een pijl op de behuizing).

Droge, instelbare wijzerplaat.

Magnetische aandrijving.

Directe aflezing op 8 rollen.

Nieuwe generatie volgens EN ISO 4064 norm.

Verticale of horizontale installatie zonder rechte lengtes (U0D0).

4MS messing behuizing.

Voor gebruik in :

Waterdistributienetwerken.

Minimale en maximale temperatuur Ts: 0°C tot 50°C.

Maximaal toelaatbare druk Ps: 16 bar.

Afmetingen (in mm):

Nominale diameter: 20x27 (3/4").

Lengte: 110 mm.

Diameter wijzerplaat : 65.2.

Totale hoogte : 74.1.

Gewicht (in kg) : 0.35.

Meetbereik (volgens MID-norm) :

Max. debiet Q4 max (m3/h) : 3.13.

Nominaal debiet Q3 (m3/h) : 2.5.

Minimaal debiet MID klasse R=160 Q1 met ± 5% fout (L/h) : 15.6.

Minimum debiet MID klasse R=80 Q1 met ± 5% fout (L/h) : 31.25.

Minimum debiet MID klasse R=63 Q1 met ± 5% fout (L/h) : 39.62.

Overgangsdebiet MID klasse R=160 Q2 met ± 2% fout (L/h) (± 3% fout met warm water): 25.

Overgangsdebiet MID-klasse R=80 Q2 met ± 2% fout (L/u) (± 3% fout met warm water): 50.

Overgangsdebiet MID-klasse R=63 Q2 met ± 2% fout (L/u) (± 3% fout met warm water) : 63.5.

Opstartdebiet (l/u): 6.

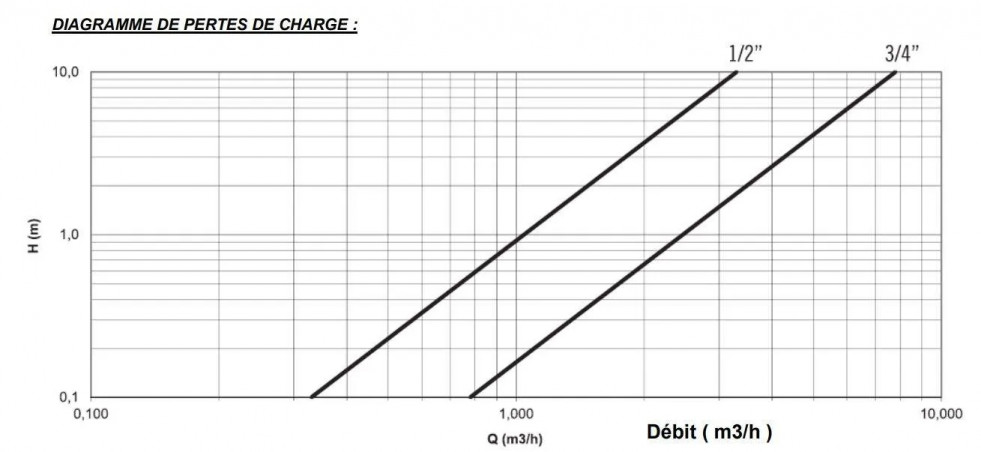

Drukverliesklasse (ΔP @ Q3): ΔP 63.

Nauwkeurigheidsklasse: 2.

Minimale aflezing (L) : 0.05.

Max. aflezing (m3) : 100.000.

Normen:

ISO 9001 : 2015 en ISO 14001 : 2015 gecertificeerde fabrikant.

RICHTLIJN 2014/68/EU: Producten uitgesloten van de richtlijn (artikel 1, § 2b).

Meters gecertificeerd volgens MID 2014/32/EU bijlage III MI-001.

Meters die voldoen aan EN 14154 en ISO 4064.

Frans gezondheidscertificaat: A.C.S. N° 19 ACC LY 699.

Brits drinkwatercertificaat WRAS.

Cilindrische BSP buitendraad volgens ISO 228-1.
