FLEX 150/160 Tip Tip für Rohre von 250 bis 540

T-FLEX 150/160 Tulpe für 250 bis 540 NORHAM-Rohre Referenz T-FLEX160L

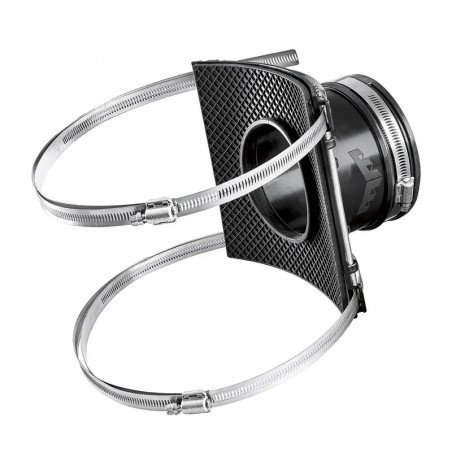

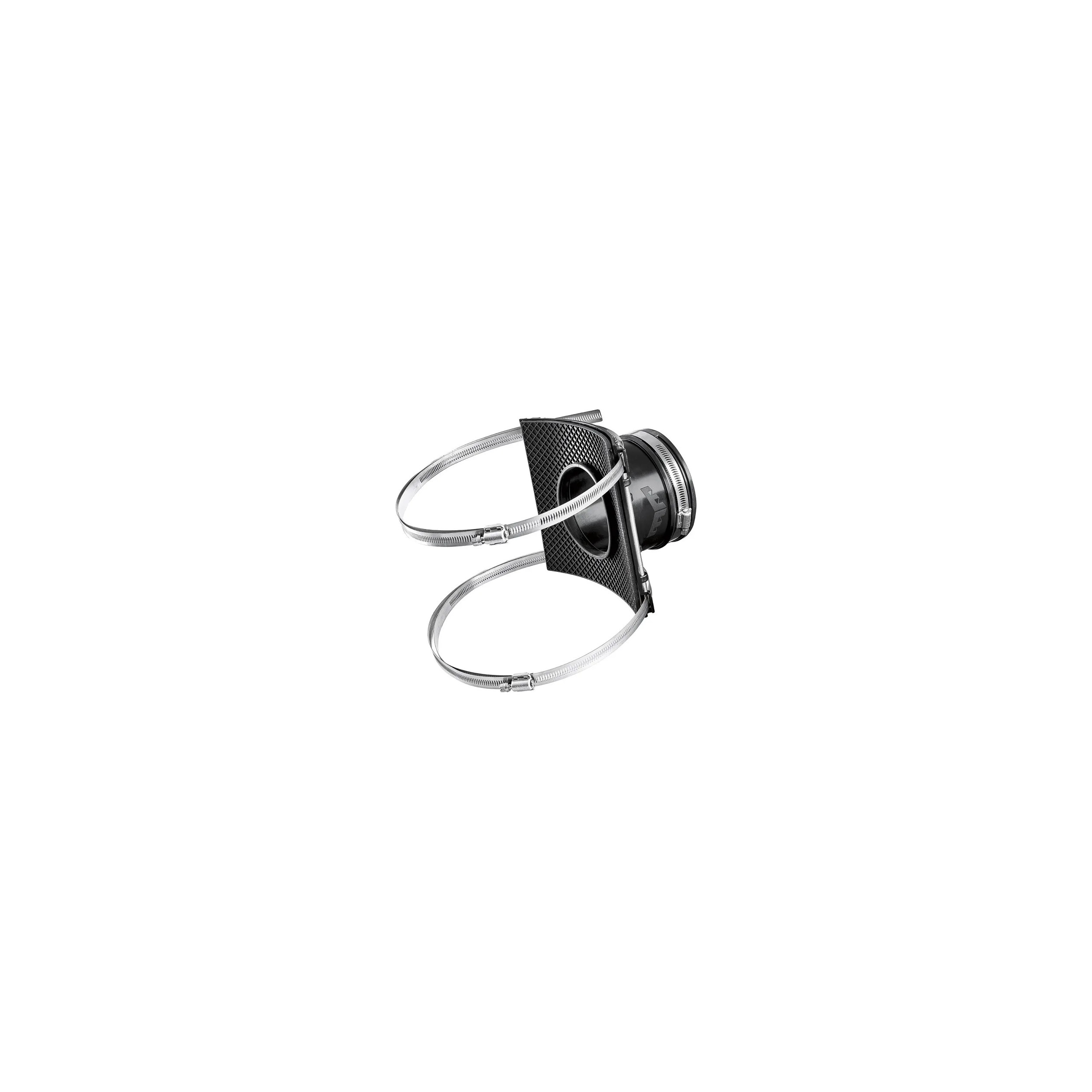

Die T-FLEX Multimaterial-Stecktulpe^® dient dazu, jede Art von Glattrohr mit vorheriger Kernbohrung an jeden Verteiler T-förmig anzuschließen.

Sie eignet sich für Schwerkraftabflüsse und die Kanalisation.

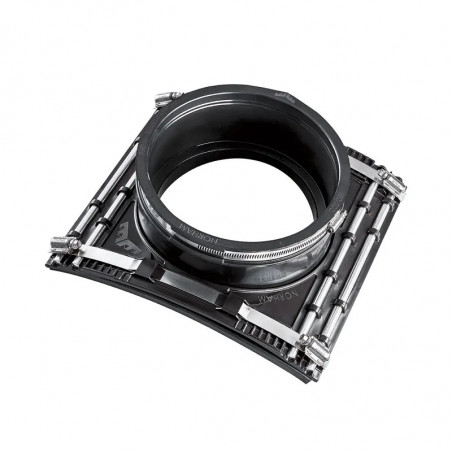

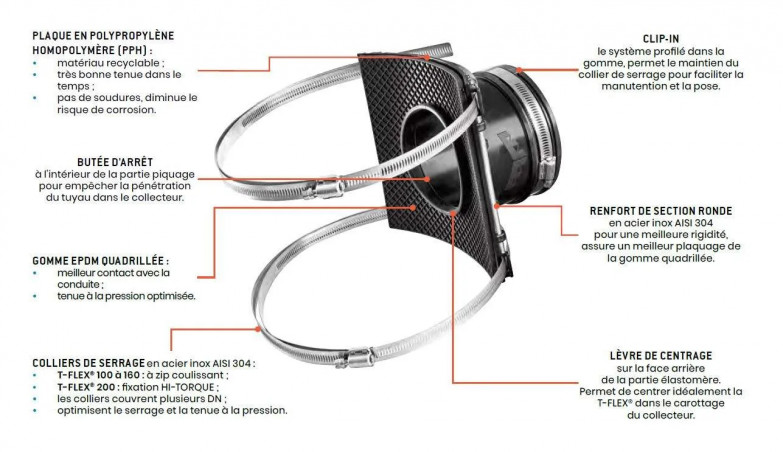

Der T-FLEX-Steckverbinder^® besteht aus einer Verbindungsdichtung aus EPDM mit "Gitter"-Gummi für einen besseren Kontakt mit der Leitung und eine optimierte Druckbeständigkeit, einer Platte aus PPH und Befestigungssystemen aus Edelstahl 304 für eine ausgezeichnete Haltbarkeit.

Sie ist außerdem mit Verstärkungen mit rundem Querschnitt aus Edelstahl AISI 304 ausgestattet, die für eine höhere Steifigkeit und eine bessere Anpressung des karierten Gummis sorgen.

Die Schellen mit verschiebbarem Zip (DN 100 bis 160) oder mit Hi-TORQUE-Befestigung (DN 200) sind auf den Außendurchmesser des Sammlers einstellbar: Eine Schelle deckt mehrere DN ab.

Die T-FLEX-Stecktulpe^® kann einem maximalen Betriebsdruck von 0,6 bar standhalten.

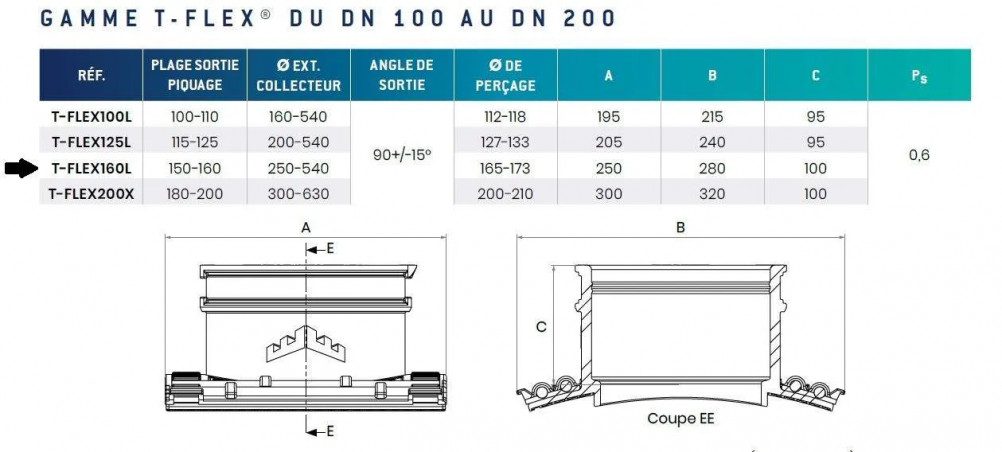

Abmessungen :

Stechbarer Ausgangsbereich: 150-160 mm.

Außendurchmesser des Kollektors: 250-540.

Austrittswinkel: 90±15°.

Bohrdurchmesser: 165-173 mm.

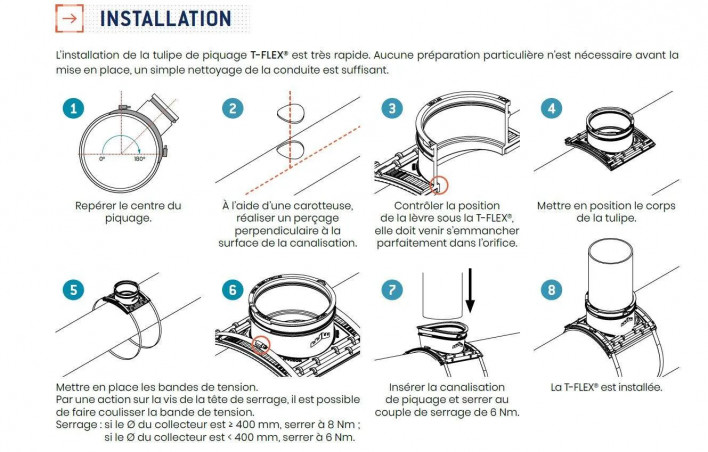

Installation / Anwendung :

Die Installation der T-FLEX-Stecktulpe^® ist sehr schnell. Vor dem Anbringen der T-FLEX-Steppung sind keine besonderen Vorbereitungen erforderlich.^®.

Eine einfache Reinigung des Rohres ist ausreichend.

• Beginnen Sie damit, Ihre Kernbohrung oder Bohrung mithilfe einer Kernbohrmaschine oder einer Lochsäge gemäß der mit dem Werkzeug gelieferten Verlegeanleitung durchzuführen.
• Kontrollieren Sie die Bohrung mithilfe der Zentrierlippe auf der Rückseite des T-FLEX.^® Die Lippe muss genau in die Öffnung passen. Diese Lippe soll die Positionierung des T-FLEX erleichtern.^® auf dem Kollektor.
• Anschließend den Körper des T-FLEX in Position bringen^® und platziere die Spannbänder oder Schellen, indem du sie über die PPH-Platte und durch die Öffnungen an den Enden des Rumpfes führst.

• Ziehen Sie die Baugruppe mit einem Schraubendreher oder einer Ratsche mit einem Drehmoment von 6 N.m fest.

Die Spannbänder lassen sich leicht montieren und demontieren. Durch eine Betätigung der Schraube am Spannkopf kann das Spannband verschoben werden.

Positioniere die Spannbänder so, dass die Spannköpfe zugänglich sind.

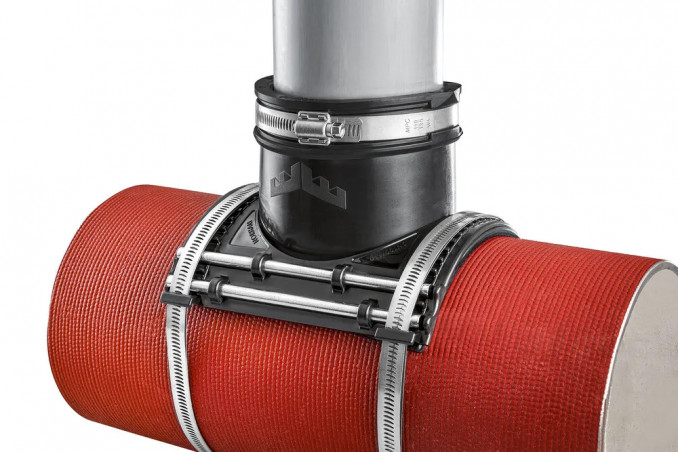

Die einfache Montage der T-FLEX-Stecktulpe^® ermöglicht einen Graben mit minimalem Platzbedarf.

Herstellerref: T-FLEX160L.
