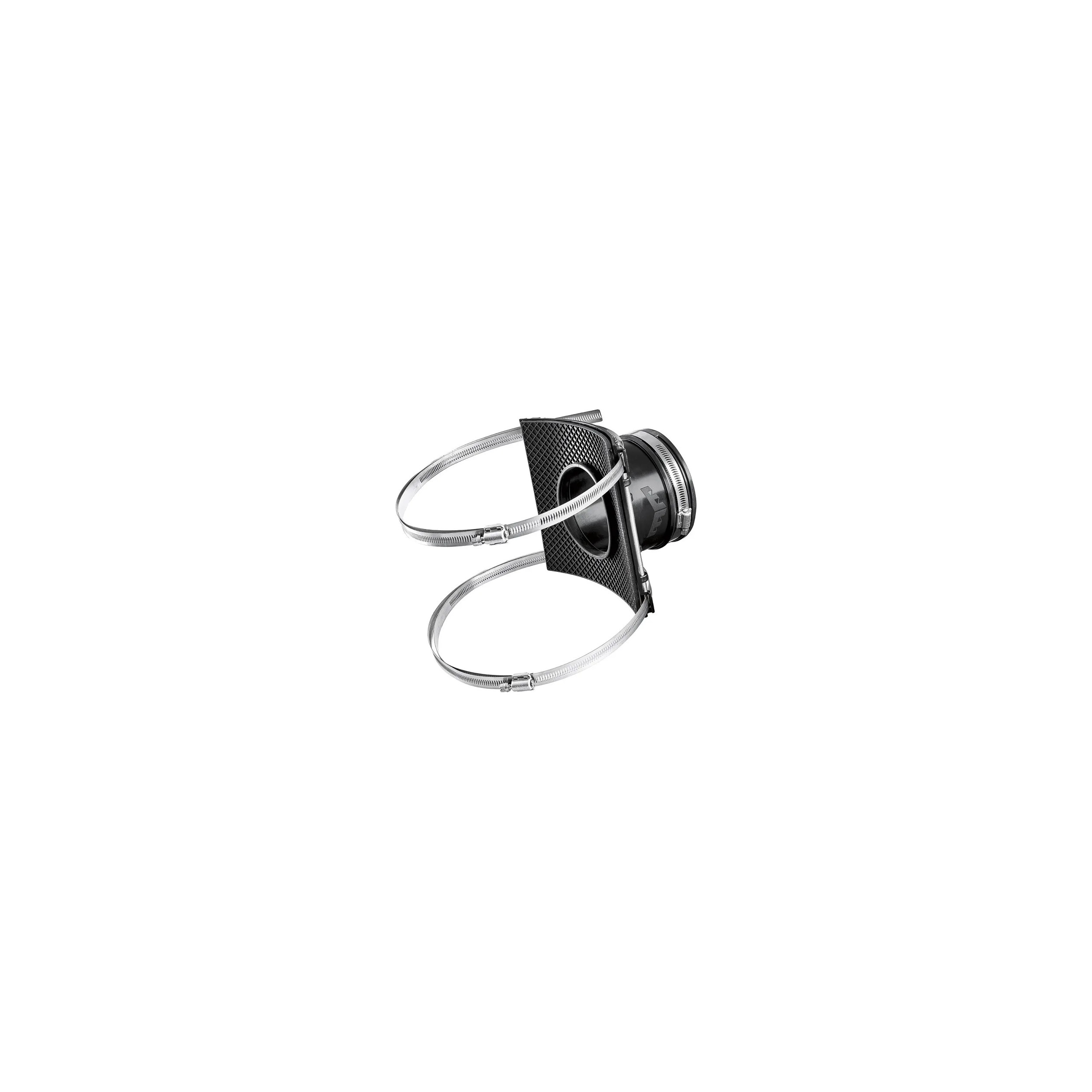

Toma de rosca T FLEX 150/160 para tubos de 250 a 540 mm

T FLEX 150/160 espiga para tubos de 250 a 540 NORHAM referencia T-FLEX160L

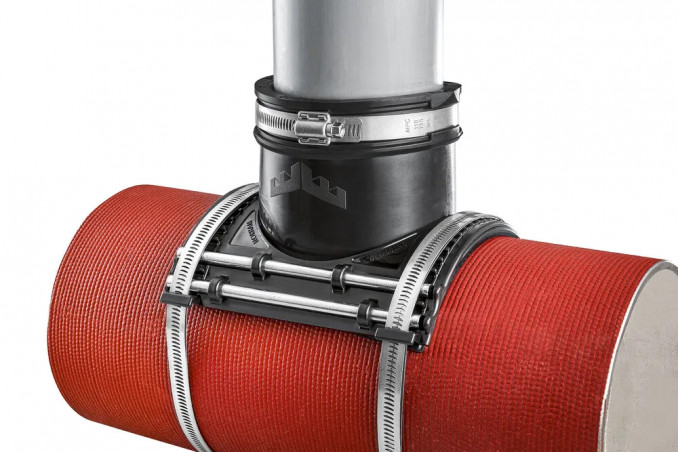

La toma multimaterial T-FLEX^® se utiliza para conectar cualquier tipo de tubería lisa a cualquier colector en forma de T, previa perforación.

Es adecuado para flujos por gravedad y drenaje.

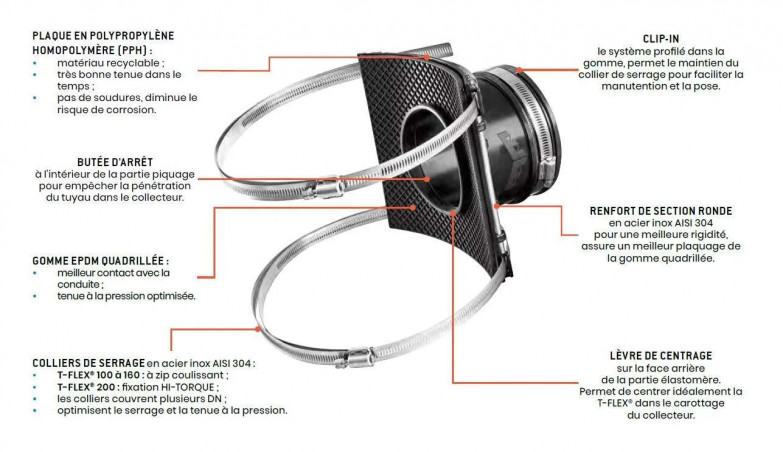

El T-FLEX^® se compone de una junta de conexión de EPDM con caucho "cuadriculado" para un mejor contacto con la tubería y una resistencia a la presión optimizada, una placa de PPH y sistemas de fijación de acero inoxidable 304 para una excelente durabilidad.

También está provisto de refuerzos de sección redonda de acero inoxidable AISI 304 para una mayor rigidez y un mejor chapado de la goma cuadrada.

Las abrazaderas deslizantes de cremallera (DN 100 a 160) o las abrazaderas Hi-TORQUE (DN 200) son ajustables en función del diámetro exterior del colector: una abrazadera cubre varios DN.

La toma de acolchado T-FLEX^® puede soportar una presión máxima de funcionamiento de 0,6 bar.

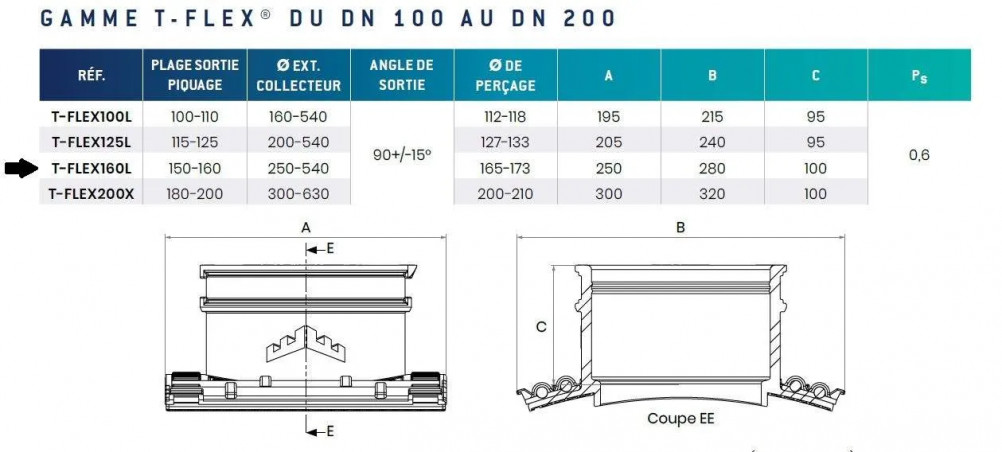

Dimensiones :

Alcance de la espita de salida: 150-160 mm.

Diámetro exterior del colector: 250-540.

Ángulo de salida: 90±15°.

Diámetro de perforación: 165-173 mm.

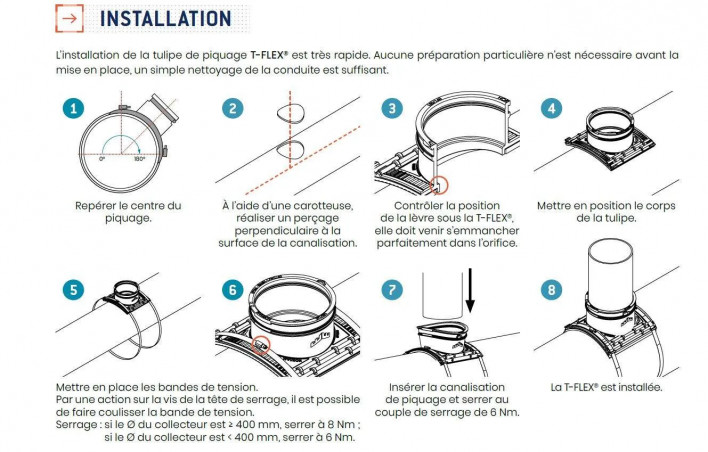

Instalación / Aplicación :

Instalación de la toma de rosca T-FLEX^® es muy rápida. No se requiere ninguna preparación especial antes de instalar T-FLEX^®.

Basta con limpiar la tubería.

• Empiece taladrando o perforando con una broca hueca o una sierra de corona, siguiendo las instrucciones de instalación suministradas con las herramientas.
• Comprobar la perforación con el labio de centrado en la parte trasera de la T-FLEX^® Debe encajar perfectamente en el orificio. Este reborde está diseñado para facilitar la colocación de la T-FLEX^® en el colector.
• A continuación, coloque el cuerpo de la T-FLEX^® y coloque las bandas tensoras o abrazaderas pasándolas por encima de la placa PPH y a través de los orificios de los extremos del casco.

• Apriete el conjunto con un destornillador o una llave de carraca con un par de apriete de 6 N.m.

Las bandas tensoras son fáciles de colocar y retirar. La banda tensora se puede deslizar girando el tornillo del cabezal de sujeción.

Coloque las bandas tensoras de modo que los cabezales de sujeción queden accesibles.

La espiga y el casquillo T-FLEX son fáciles de montar^® permite que la zanja sea lo más pequeña posible.

Ref. fabricante T-FLEX160L.
