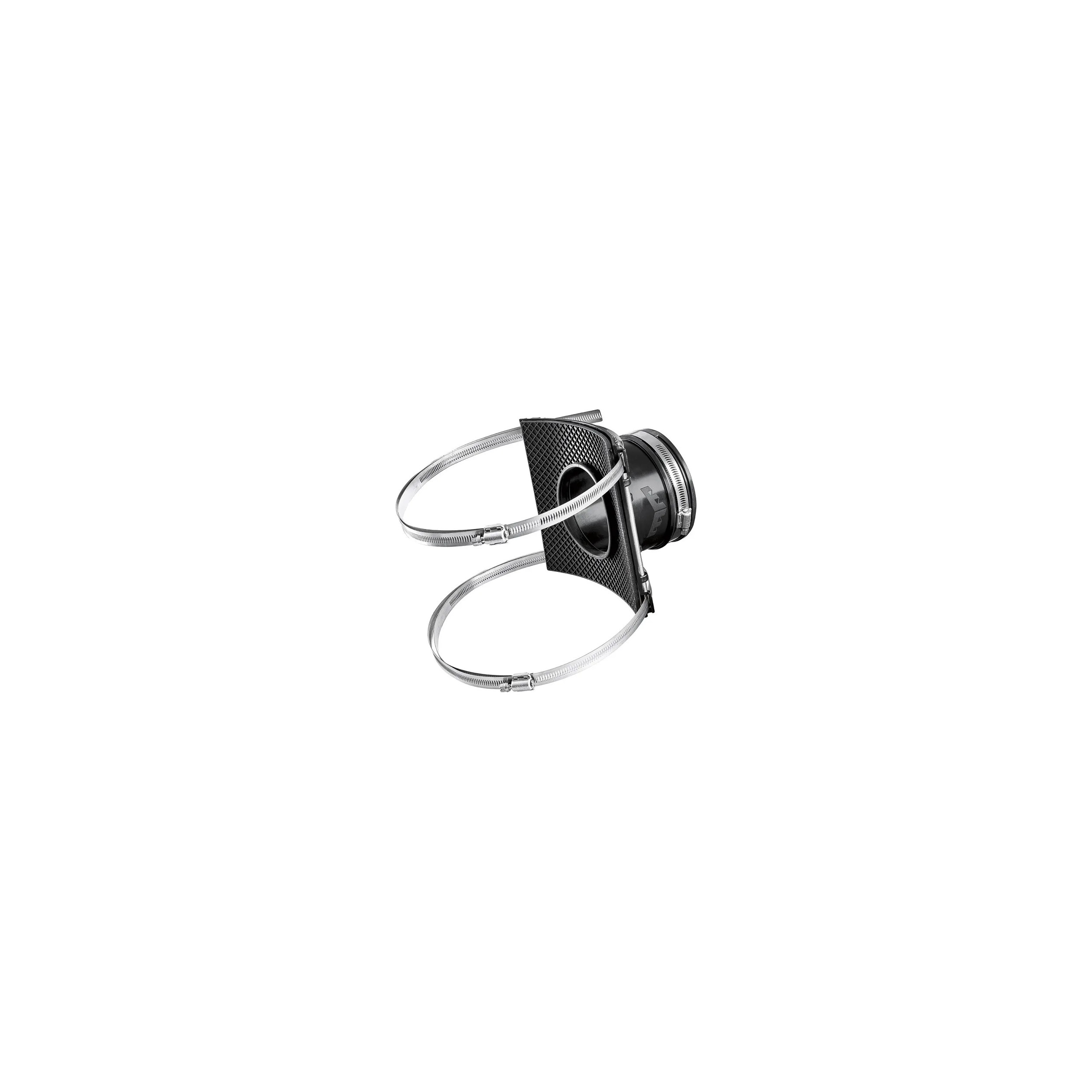

Tronchetto T FLEX 150/160 per tubi da 250 a 540 mm

Raccordo T FLEX 150/160 per tubi da 250 a 540 NORHAM riferimento T-FLEX160L

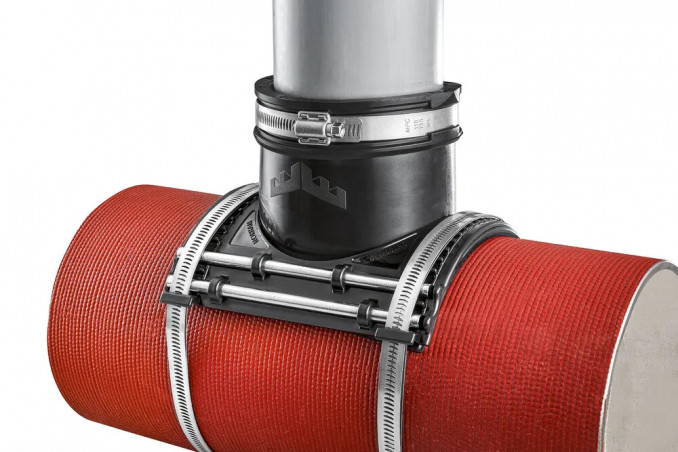

La presa multimateriale T-FLEX^® è utilizzato per collegare qualsiasi tipo di tubo liscio a qualsiasi collettore con una forma a T, previa foratura.

È adatto per flussi a gravità e drenaggio.

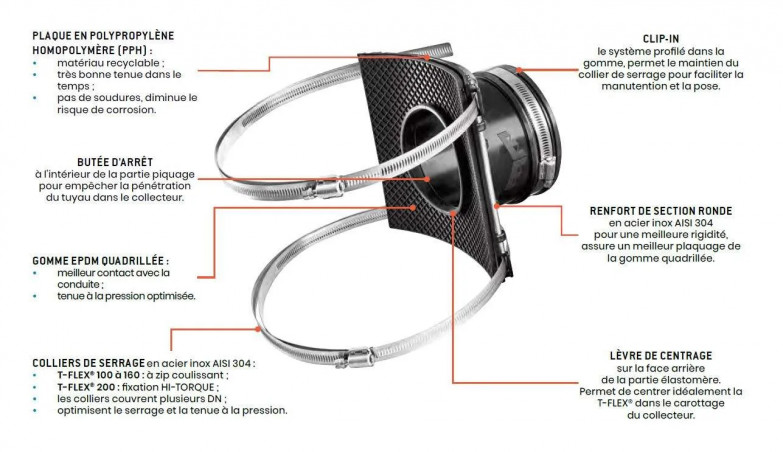

Il T-FLEX^® è costituito da una guarnizione di raccordo in EPDM con gomma "quadrettata" per un migliore contatto con il tubo e una resistenza alla pressione ottimizzata, da una piastra in PPH e da sistemi di fissaggio in acciaio inox 304 per un'eccellente durata.

È inoltre dotato di rinforzi a sezione circolare in acciaio inox AISI 304 per una maggiore rigidità e una migliore placcatura della gomma squadrata.

I morsetti a cerniera scorrevole (da DN 100 a 160) o i morsetti Hi-TORQUE (DN 200) sono regolabili in base al diametro esterno del collettore: un morsetto copre diversi DN.

La presa per quilting T-FLEX^® può sopportare una pressione di esercizio massima di 0,6 bar.

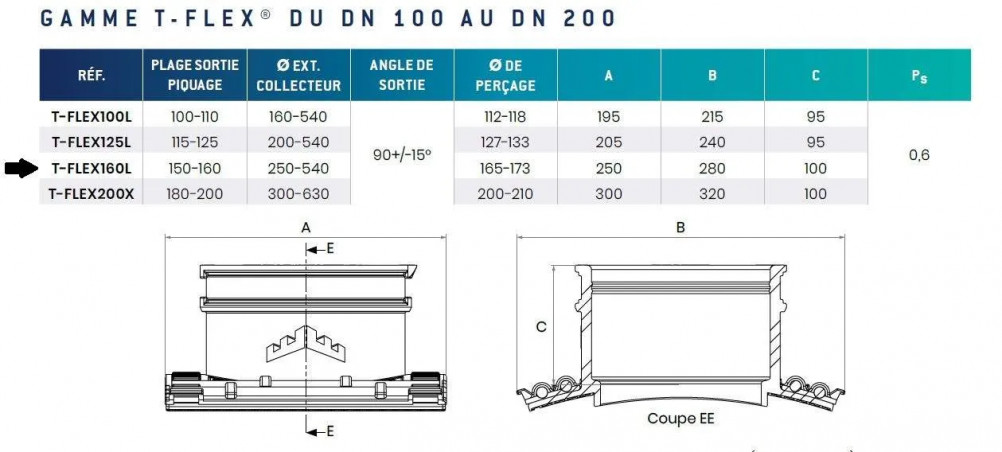

Dimensioni :

Intervallo del raccordo di uscita: 150-160 mm.

Diametro esterno del collettore: 250-540.

Angolo di uscita: 90±15°.

Diametro di foratura: 165-173 mm.

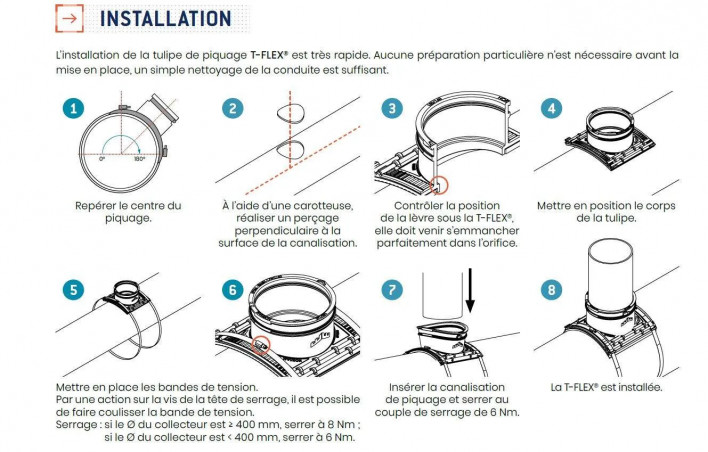

Installazione / Applicazione :

Installazione del raccordo T-FLEX®^® è molto veloce. Non è necessaria alcuna preparazione speciale prima di installare T-FLEX.^®.

La semplice pulizia del tubo è sufficiente.

• Iniziare con la foratura o il carotaggio utilizzando una carotatrice o una sega a tazza, seguendo le istruzioni di installazione fornite con gli strumenti.
• Controllare la foratura utilizzando il labbro di centraggio sul retro del T-FLEX^® Deve entrare perfettamente nel foro. Questo labbro è stato progettato per facilitare il posizionamento del T-FLEX^® sul collettore.
• Posizionare quindi il corpo di T-FLEX^® e montare le fasce di tensione o i morsetti facendoli passare sulla piastra PPH e attraverso i fori alle estremità dello scafo.

• Serrare il gruppo con un cacciavite o una chiave a cricchetto alla coppia di 6 N.m.

Le bande di tensione sono facili da montare e rimuovere. La banda di tensione può essere fatta scorrere ruotando la vite sulla testa di serraggio.

Posizionare le bande di tensione in modo che le teste di serraggio siano accessibili.

Il raccordo e la presa T-FLEX sono facili da montare^® consente di ridurre il più possibile le dimensioni della trincea.

Rif. produttore: T-FLEX160L.
