T FLEX 150/160 tapmof voor buizen van 250 tot 540 mm

T-FLEX 150/160 tapmof voor buizen van 250 tot 540 NORHAM referentie T-FLEX160L

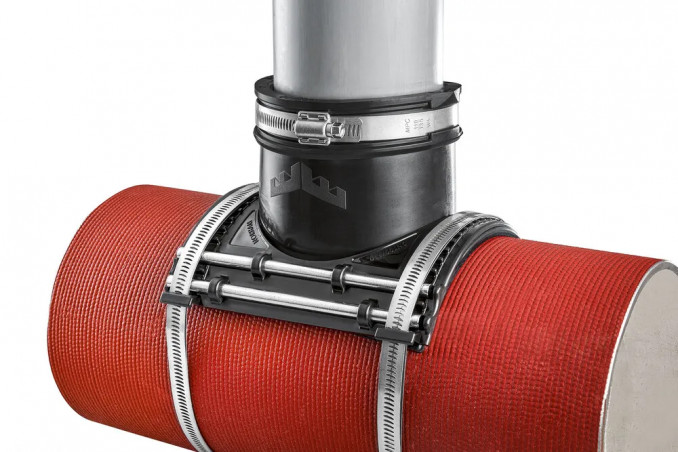

de^{T-FLEX®-multimateriaal-tapmof} wordt gebruikt om elk type gladde buis in een T-vorm aan te sluiten op elke verdeler, zonder eerst te boren.

Hij is geschikt voor zwaartekrachtafvoer en riolering.

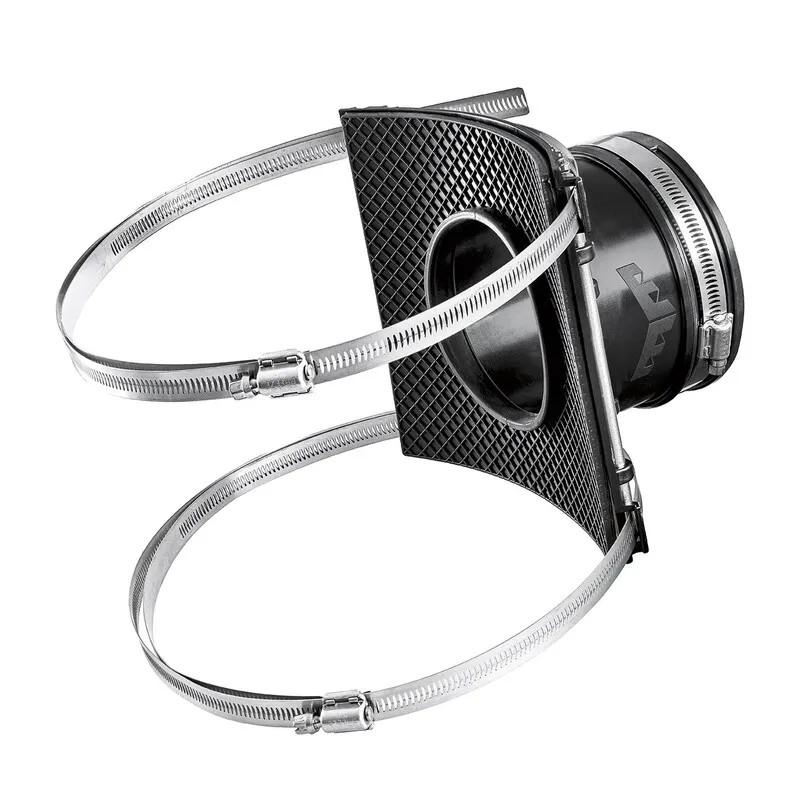

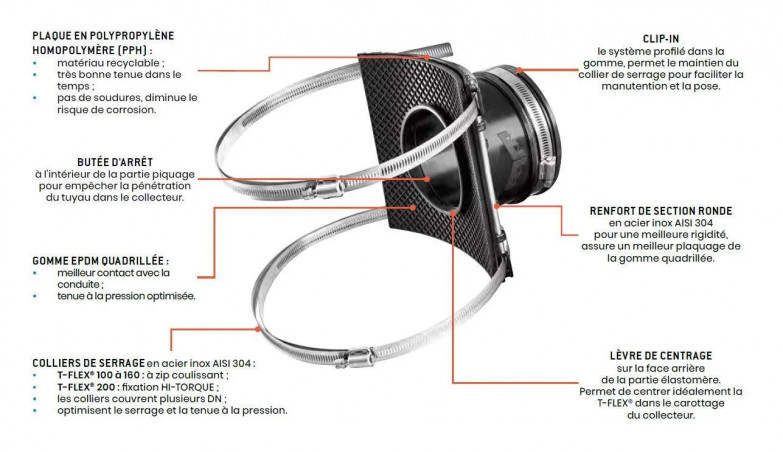

De ^T-FLEX® tapmofverbinding bestaat uit een EPDM aansluitpakking met "kwadratisch" rubber voor beter contact met de buis en optimale drukbestendigheid, een PPH plaat en 304 roestvrijstalen bevestigingssystemen voor uitstekende duurzaamheid.

Het is ook voorzien van AISI 304 roestvrijstalen verstevigingen met ronde doorsnede voor een grotere stijfheid en een betere platering van het geribbelde rubber.

De schuifritsklemmen (DN 100 tot 160) of Hi-TORQUE klemmen (DN 200) zijn verstelbaar op basis van de buitendiameter van de verdeler: één klem dekt meerdere DN.

De ^T-FLEX® tapmof is bestand tegen een maximale werkdruk van 0,6 bar.

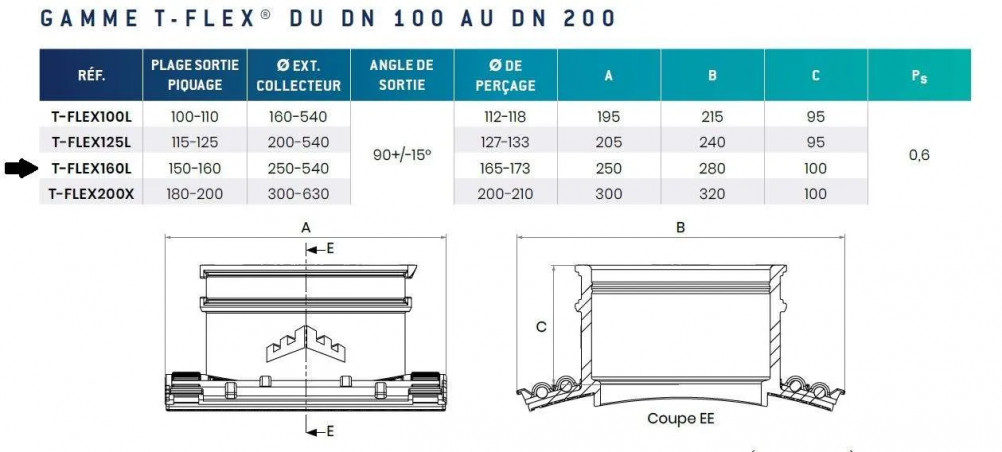

Afmetingen :

Uitloop aansluittuit: 150-160 mm.

Buitendiameter spruitstuk: 250-540.

Uitstroomhoek: 90±15°.

Gatdiameter: 165-173 mm.

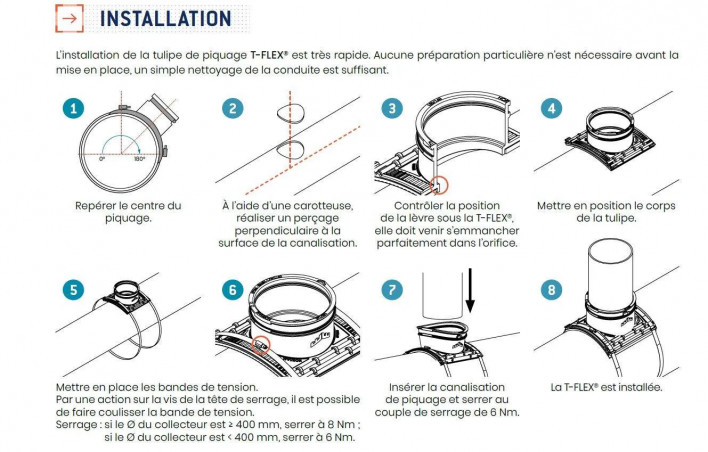

Installatie / Toepassing :

De installatie van de ^T-FLEX® tapmof gaat heel snel. Er is geen speciale voorbereiding nodig voordat je de ^T-FLEX® tapmof installeert.

Maak gewoon de buis schoon.

• Begin met het maken van de boorgaten met een kernboor of gatenzaag, in overeenstemming met de installatie-instructies die bij het gereedschap worden geleverd.
• Controleer het boren aan de hand van de centreerlip aan de achterkant van de ^T-FLEX® : deze moet perfect in het gat passen. Deze lip is bedoeld om de ^T-FLEX® gemakkelijker op de verdeler te plaatsen.
• Plaats vervolgens het lichaam van de ^T-FLEX® en monteer de spanbanden of klemmen door ze over de PPH-plaat en door de gaten in de uiteinden van de schaal te steken.

• Draai de montage vast met een schroevendraaier of ratelsleutel tot een koppel van 6 N.m

De spanbanden zijn eenvoudig aan te brengen en te verwijderen. De spanband kan worden verschoven door aan de schroef op de spankop te draaien.

Plaats de spanbanden zo dat de klemkoppen toegankelijk zijn.

De ^T-FLEX® sleufmof is zo eenvoudig te installeren dat de sleuf weinig ruimte in beslag neemt.

Fabrikant ref: T-FLEX160L.
