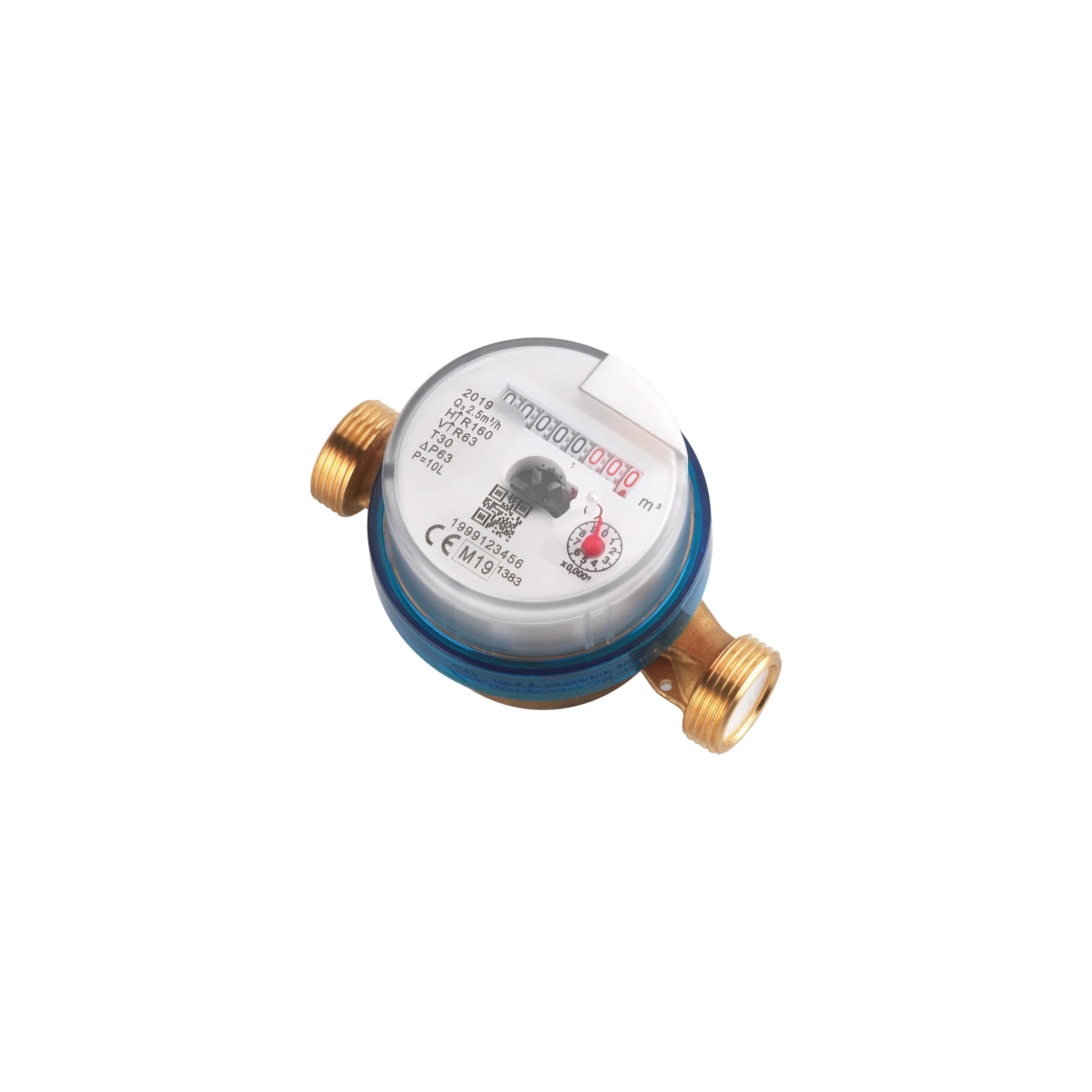

Kaltwasserzähler, Klasse B, 110 mm 20x27 DN15

Kaltwasserzähler, Klasse B, 110 mm 20x27 DN15 SFERACO Referenz 2703015

MID R160 Einstrahl-Kaltwasserzähler mit trockenem, drehbarem Zifferblatt für Wasserversorgungsnetze.

Horizontale oder vertikale Montage ohne erforderliche gerade Längen vor oder hinter der Anlage.

Der Zähler ist in einer Version erhältlich, die für die Aufnahme eines Impulsgebers vorgerüstet ist.

Abmessungen: Kaliber 15.

Anschluss: BSP-Männchen.

Minimale Temperatur: +0°C.

Maximale Temperatur: +50°C.

Maximaler Druck: 16 Bar.

Eigenschaften :

Einstrahlige Turbine.

MID R160 (entspricht Klasse C) bei horizontaler Montage mit horizontaler Wählscheibe (die auf dem Gehäuse mit einem Pfeil gekennzeichnete Durchgangsrichtung ist zu beachten ).

MID R80 (entspricht Klasse B) in horizontaler Position mit vertikalem Zifferblatt (beachten Sie die auf dem Gehäuse mit einem Pfeil gekennzeichnete Durchgangsrichtung ).

MID R63 in aufrechter Position (beachten Sie die auf dem Körper mit einem Pfeil gekennzeichnete Laufrichtung ).

Trockenes, drehbares Zifferblatt.

Magnetischer Antrieb.

Direktes Abspielen auf 8 Rollen.

Neue Generation nach EN ISO 4064.

Vertikale oder horizontale Installation ohne gerade Längen (U0D0).

Messinggehäuse 4MS.

Verwendung :

Wasserverteilungsnetze.

Min. und max. zulässige Temperatur Ts: 0°C bis 50°C.

Max. zulässiger Druck Ps: 16 bar.

Abmessungen (in mm) :

Nenndurchmesser: 20x27 (3/4").

Länge: 110.

Durchmesser des Zifferblatts: 65.2.

Gesamthöhe: 74.1.

Gewicht (in kg): 0.35.

Messwerte (nach MID-Standard) :

Maximale Durchflussrate Q4 max (m3/h): 3.13.

Nenndurchfluss Q3 (m3/h): 2.5.

Min. Durchfluss MID-Klasse R=160 Q1 mit ± 5% Fehlerquote (L/h): 15.6.

Min. Durchfluss MID-Klasse R=80 Q1 mit ± 5% Fehlerquote (L/h): 31.25.

Min. Durchfluss MID-Klasse R=63 Q1 mit ± 5% Fehlerquote (L/h): 39.62.

Übergangsdurchfluss MID-Klasse R=160 Q2 mit ± 2% Fehler (L/h) (± 3% Fehlerquote mit heißem Wasser): 25.

Übergangsfluss MID-Klasse R=80 Q2 mit ± 2% Fehler (L/h) (± 3% Fehlerquote mit heißem Wasser: 50.

Übergangsfluss MID-Klasse R=63 Q2 mit ± 2% Fehler (L/h) (± 3% Fehlerquote mit heißem Wasser): 63,5.

Startdurchfluss (l/h): 6.

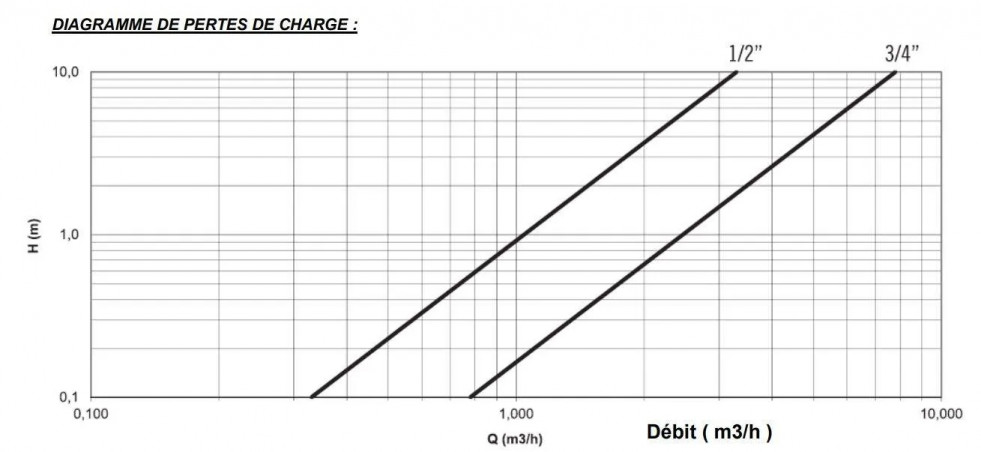

Klasse des Druckverlusts (ΔP @ Q3) : ΔP 63.

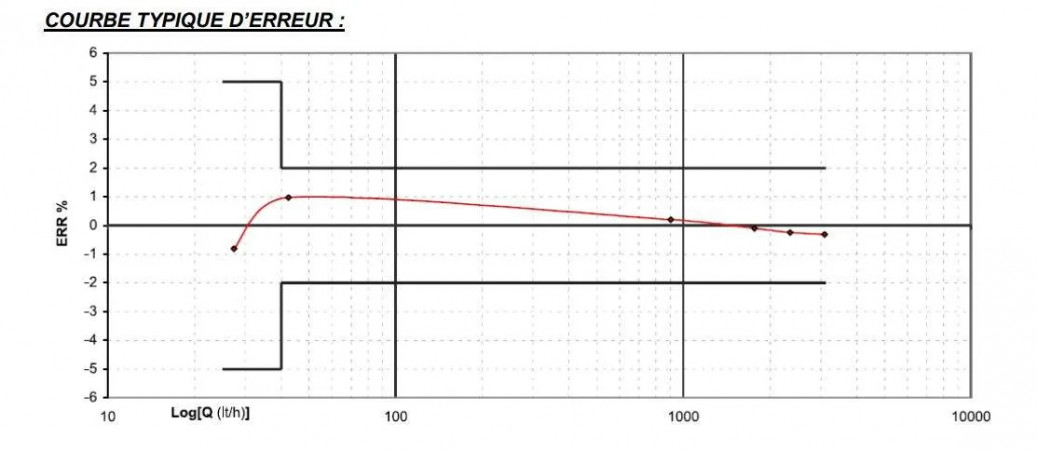

Genauigkeitsklasse: 2.

Min. Ablesewert (L): 0,05.

Max. Ablesbarkeit (m3): 100.000.

Normalisierungen :

Hersteller, der nach ISO 9001: 2015 und ISO 14001: 2015 zertifiziert ist.

RICHTLINIE 2014/68/EU: Von der Richtlinie ausgenommene Produkte (Artikel 1, § 2b).

Zähler, die nach der MID 2014/32/EU Anhang III MI-001 zertifiziert sind.

Zähler, die den Normen EN 14154 und ISO 4064 entsprechen.

Französische Bescheinigung über die Konformität mit den sanitären Vorschriften: A.C.S. N° 19 ACC LY 699.

Englische WRAS-Zertifizierung für Trinkwasser.

Zylindrisches BSP-Außengewinde nach ISO 228-1.
