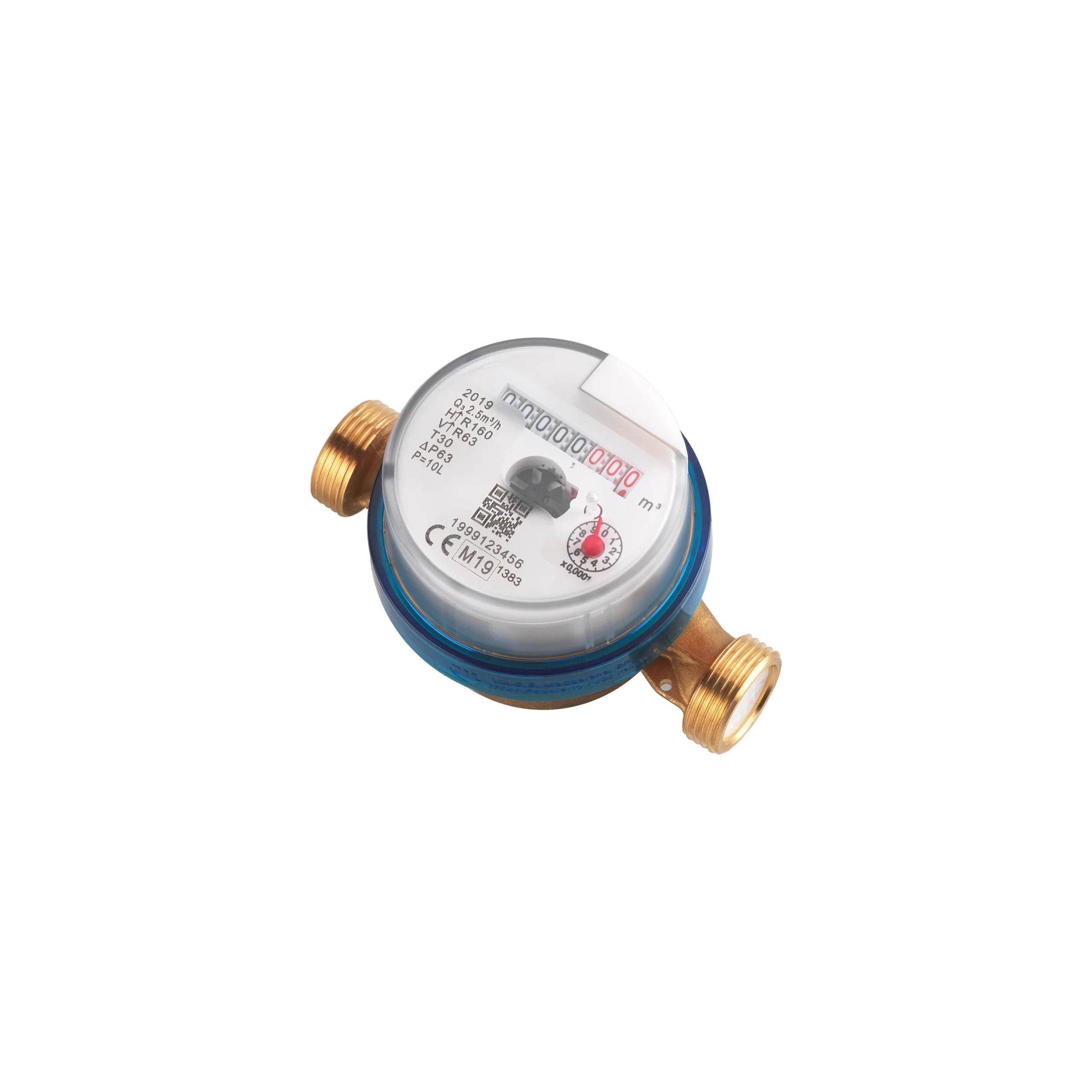

Contatore di acqua fredda, classe B, 110 mm 20x27 DN15

Contatore di acqua fredda, classe B, 110 mm 20x27 DN15 SFERACO riferimento 2703015

Sottomisura per acqua fredda a getto singolo MID R160 con quadrante a secco regolabile per reti di distribuzione idrica.

Installazione orizzontale o verticale senza necessità di tratti rettilinei a monte o a valle.

Il misuratore è disponibile già predisposto per accettare un emettitore di impulsi.

Dimensioni: Calibro 15.

Connessione: BSP maschio.

Temperatura minima: +0°C.

Temperatura massima: +50°C.

Pressione massima: 16 bar.

Caratteristiche :

Turbina a getto singolo.

MID R160 (equivalente alla classe C) in montaggio orizzontale con quadrante orizzontale (osservare la direzione del flusso indicata sul corpo da una freccia).

MID R80 (equivalente alla classe B) in posizione orizzontale con quadrante verticale (osservare la direzione del flusso indicata sul corpo da una freccia).

MID R63 in posizione verticale (rispettando la direzione di passaggio indicata sul corpo da una freccia).

Quadrante asciutto e regolabile.

Azionamento magnetico.

Lettura diretta su 8 bobine.

Nuova generazione secondo lo standard EN ISO 4064.

Installazione verticale o orizzontale senza lunghezze rettilinee (U0D0).

Corpo in ottone 4MS.

Come si usa :

Reti di distribuzione idrica.

Temperatura minima e massima ammissibile Ts: da 0°C a 50°C.

Pressione massima consentita Ps: 16 bar.

Dimensioni (in mm) :

Diametro nominale: 20x27 (3/4").

Lunghezza: 110 cm.

Diametro del quadrante: 65,2.

Altezza totale: 74,1.

Peso (kg): 0,35.

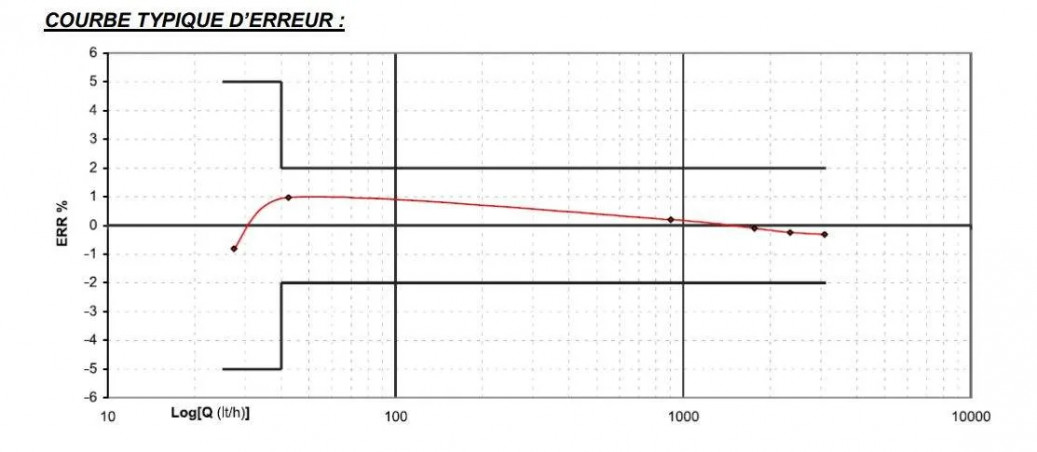

Campo di misura (standard MID) :

Portata massima Q4 max (m3/h): 3,13.

Portata nominale Q3 (m3/h): 2,5.

Portata minima classe MID R=160 Q1 con ± 5% tasso di errore (L/h): 15,6.

Portata minima classe MID R=80 Q1 con ± 5% tasso di errore (L/h): 31,25.

Portata minima classe MID R=63 Q1 con ± 5% Tasso di errore (L/h): 39,62.

Portata di transizione classe MID R=160 Q2 con ± 2% errore (L/h) (± 3% errore con acqua calda): 25.

Portata di transizione classe MID R=80 Q2 con ± 2% errore (L/h) (± 3% tasso di errore con acqua calda: 50.

Portata di transizione classe MID R=63 Q2 con ± 2% errore (L/h) (± 3% errore con acqua calda): 63,5.

Portata all'avvio (l/h): 6.

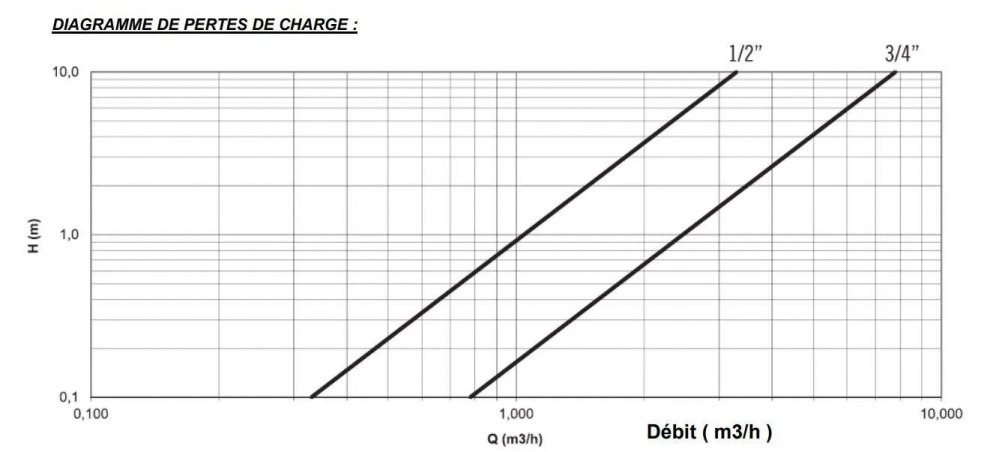

Classe di perdita di pressione (ΔP @ Q3) : ΔP 63.

Classe di precisione: 2.

Lettura minima (L): 0,05.

Lettura massima (m3): 100.000.

Standardizzazione :

Produttore certificato ISO 9001 : 2015 e ISO 14001 : 2015.

DIRETTIVA 2014/68/UE: Prodotti esclusi dalla direttiva (articolo 1, § 2b).

Misuratori certificati in conformità alla Direttiva MID 2014/32/UE Allegato III MI-001.

Misuratori conformi alle norme EN 14154 e ISO 4064.

Certificato di conformità sanitaria francese: A.C.S. N° 19 ACC LY 699.

Certificazione WRAS per l'acqua potabile.

Filettatura maschio BSP cilindrica conforme a ISO 228-1.
