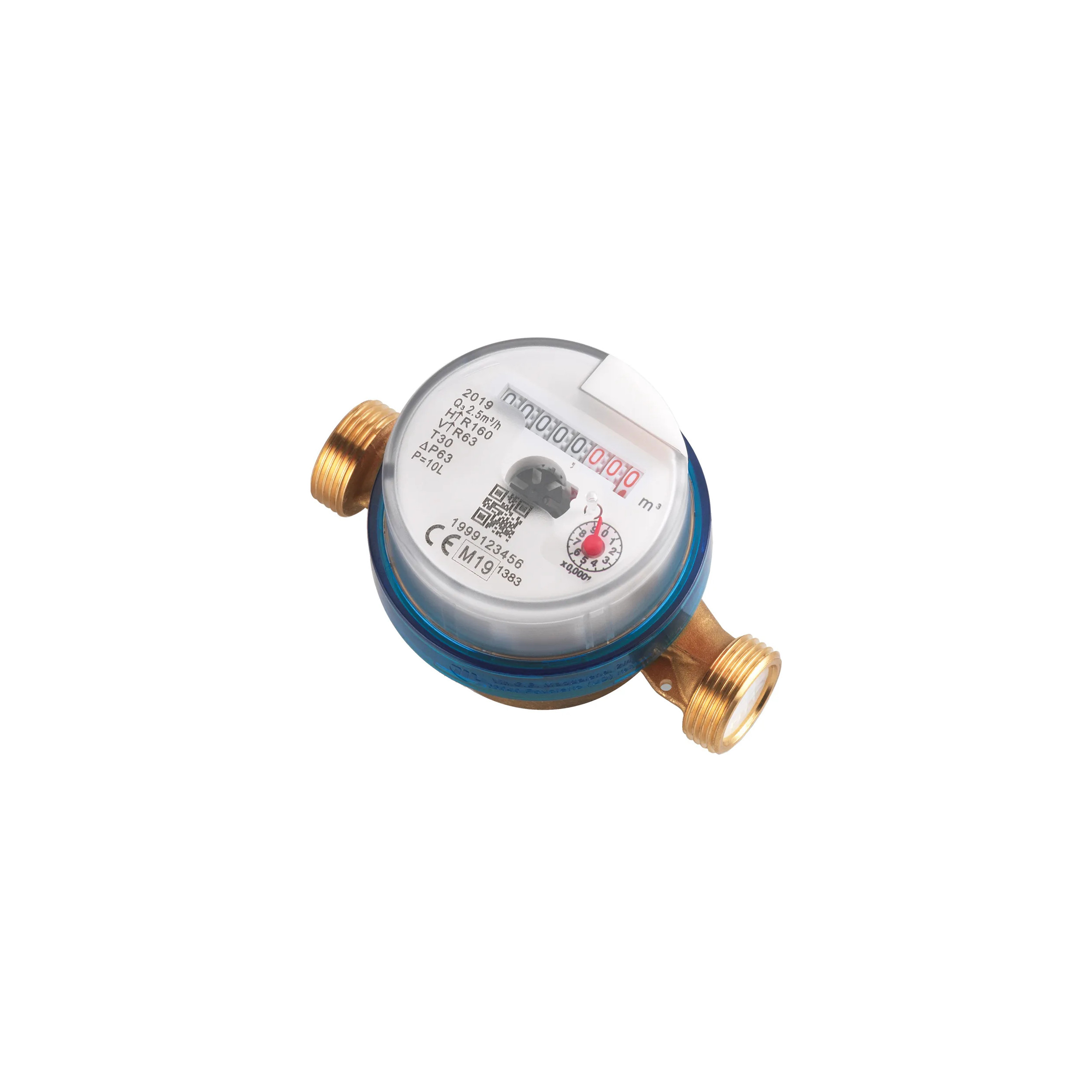

Contador de agua fría, clase B, 110 mm 20x27 DN15

Contador de agua fría, clase B, 110 mm 20x27 DN15 SFERACO referencia 2703015

Contador parcial de agua fría MID R160 de chorro único con esfera seca ajustable para redes de distribución de agua.

Instalación horizontal o vertical sin necesidad de tramos rectos aguas arriba o aguas abajo.

El medidor está disponible preequipado para aceptar un emisor de impulsos.

Dimensiones: Calibre 15.

Conexión: BSP macho.

Temperatura mínima: +0°C.

Temperatura máxima: +50°C.

Presión máxima: 16 bar.

Características :

Turbina de chorro único.

MID R160 (equivalente a la clase C) en montaje horizontal con esfera horizontal (observar el sentido de flujo indicado en el cuerpo mediante una flecha).

MID R80 (equivalente a la clase B) en posición horizontal con una esfera vertical (observe la dirección del flujo indicada en el cuerpo mediante una flecha).

MID R63 en posición vertical (respetar el sentido de paso indicado en el cuerpo por una flecha).

Esfera seca y ajustable.

Accionamiento magnético.

Lectura directa en 8 bobinas.

Nueva generación según la norma EN ISO 4064.

Instalación vertical u horizontal sin tramos rectos (U0D0).

Cuerpo de latón 4MS.

Modo de empleo :

Redes de distribución de agua.

Temperatura mínima y máxima admisible Ts: 0°C a 50°C.

Presión máxima admisible Ps: 16 bar.

Dimensiones (en mm) :

Diámetro nominal: 20x27 (3/4").

Longitud: 110 cm.

Diámetro de la esfera: 65,2.

Altura total: 74,1.

Peso (kg): 0,35.

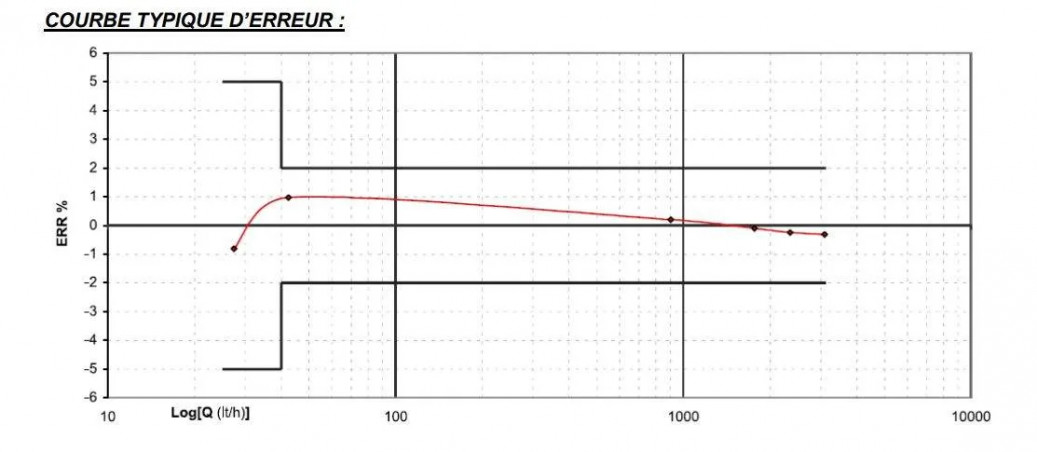

Rango de medición (norma MID) :

Caudal máximo Q4 max (m3/h): 3,13.

Caudal nominal Q3 (m3/h): 2,5.

Caudal mínimo MID clase R=160 Q1 con ± 5% tasa de error (L/h): 15,6.

Caudal mínimo Clase MID R=80 Q1 con ± 5% tasa de error (L/h): 31,25.

Caudal mínimo Clase MID R=63 Q1 con ± 5% Tasa de error (L/h): 39,62.

Caudal de transición Clase MID R=160 Q2 con ± 2% error (L/h) (± 3% error con agua caliente): 25.

Caudal de transición Clase MID R=80 Q2 con ± 2% error (L/h) (± 3% tasa de error con agua caliente: 50.

Caudal de transición Clase MID R=63 Q2 con ± 2% error (L/h) (± 3% error con agua caliente): 63,5.

Caudal de arranque (l/h): 6.

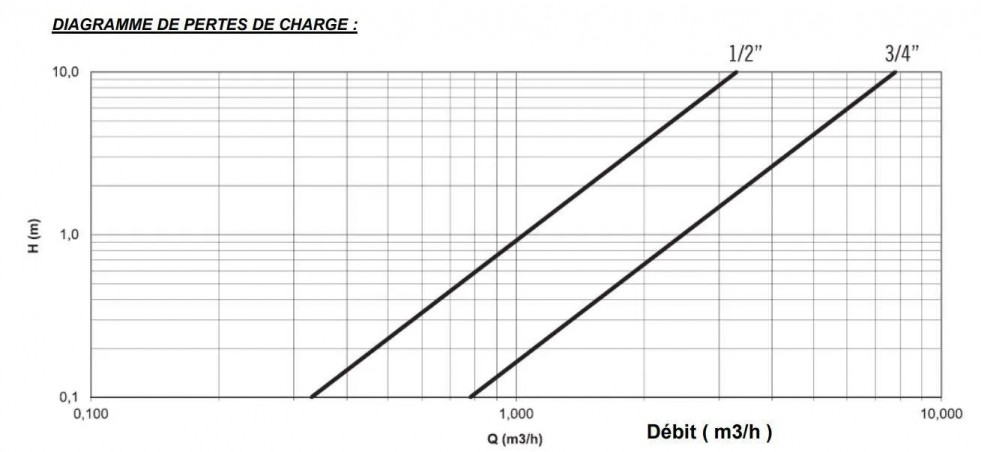

Clase de pérdida de presión (ΔP @ Q3) : ΔP 63.

Clase de precisión: 2.

Lectura mínima (L): 0,05.

Lectura máxima (m3): 100.000.

Normalización :

Fabricante con certificación ISO 9001 : 2015 e ISO 14001 : 2015.

DIRECTIVA 2014/68/UE: Productos excluidos de la directiva (artículo 1, § 2b).

Contadores certificados de conformidad con la Directiva MID 2014/32/UE Anexo III MI-001.

Contadores conformes a las normas EN 14154 e ISO 4064.

Certificado francés de conformidad sanitaria: A.C.S. N° 19 ACC LY 699.

Certificación WRAS de agua potable.

Rosca macho cilíndrica BSP según ISO 228-1.
